参数
| 旋转轴平台 | 中空旋转轴平台 | |||||
|---|---|---|---|---|---|---|
| 型号 | θDT50-1802 | θDT70-1802 | θMDT50-1802 | θHDT70-H102 | θHDT70-H202 | θHDT70-H302 |
| 回転角 | 20°/60°/90°/140°/180°/260°/300°/360° ① | 360° | 360° | 360° | ||
| 中空径 | - | - | - | φ10.5mm | φ22mm | φ31mm |
| 分辨率 | OPEN 或者1pulse：0.005° | |||||
| 重复定位精度 | ±3pulse （付编码器时） | |||||
| 力矩 | 40g·cm | 50g·cm | 40g·cm | 50g·cm | 50g·cm | 50g·cm |
| 保持力 | 130g·cm | 150g·cm | 150g·cm | 150g·cm | 150g·cm | 150g·cm |
| 重量 | 10g | 19g | 8g | 15g | 58g | 70g |
注：
①印可以选择
★动作温度/湿度 ：
+10～+50℃/０～80% (无结霜）
★保管温度/湿度 ：
-10～+60℃/０～80%（无结霜）
产品特性
-
01无需减速机可实现低速，高推力，轻量化
无需减速机可实现低速，高推力，轻量化
-
02
无通电时候保持力高
无通电时候保持力高
-
03
驱动噪音非常小
驱动噪音非常小
-
04
停止的时候由于摩擦力可以做到完全停止（无振动，无发热）
停止的时候由于摩擦力可以做到完全停止（无振动，无发热）
-
05
直接构造机构具有较高的机械应答性（振动⇒动作）
直接构造机构具有较高的机械应答性（振动⇒动作）
-
06
构造简单，部品点数少，量产时可降低成本
构造简单，部品点数少，量产时可降低成本
-
07
非磁性材料构成，可在强磁场环境内驱动
非磁性材料构成，可在强磁场环境内驱动
-
08
改变材质，粘接材料，可支持用于真空（10 Pa)环境
改变材质，粘接材料，可支持用于真空（10 Pa)环境
-
09
TULA的轴自身有润滑的作用，可以兼用作于轨道
TULA的轴自身有润滑的作用，可以兼用作于轨道
图表

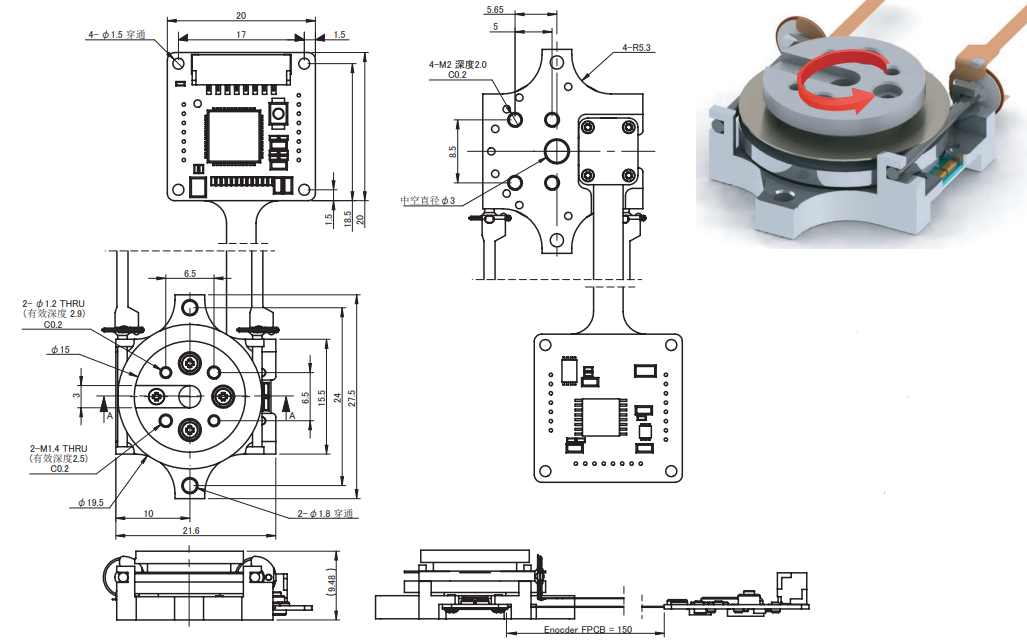

θDT50-1802 尺寸图

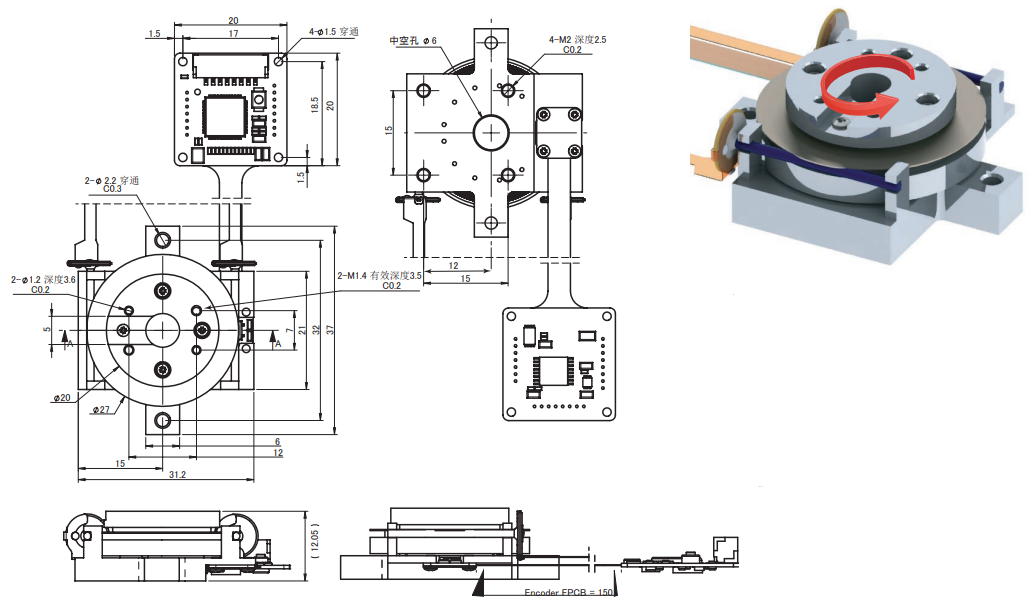

θDT70-1802 尺寸图

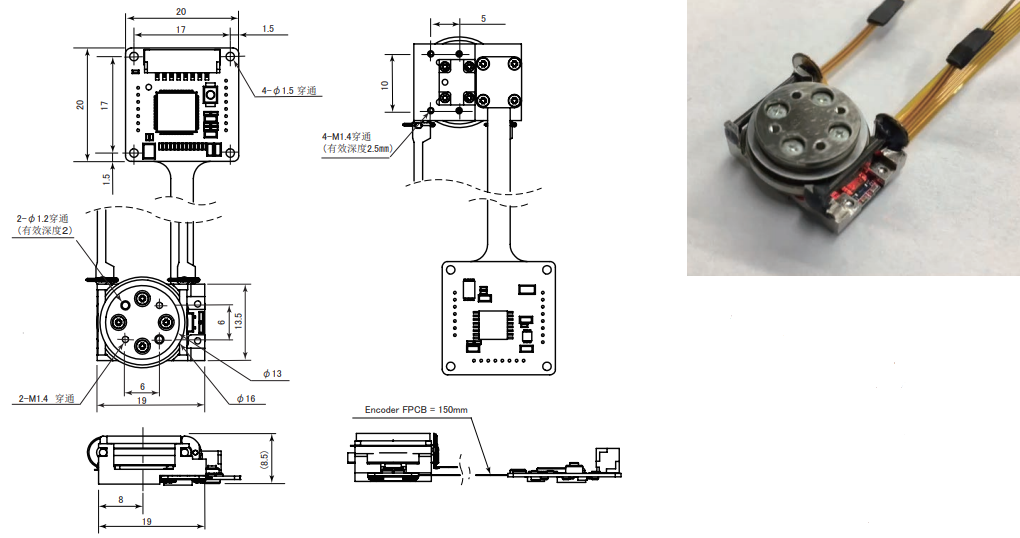

θMDT50-1802 尺寸图

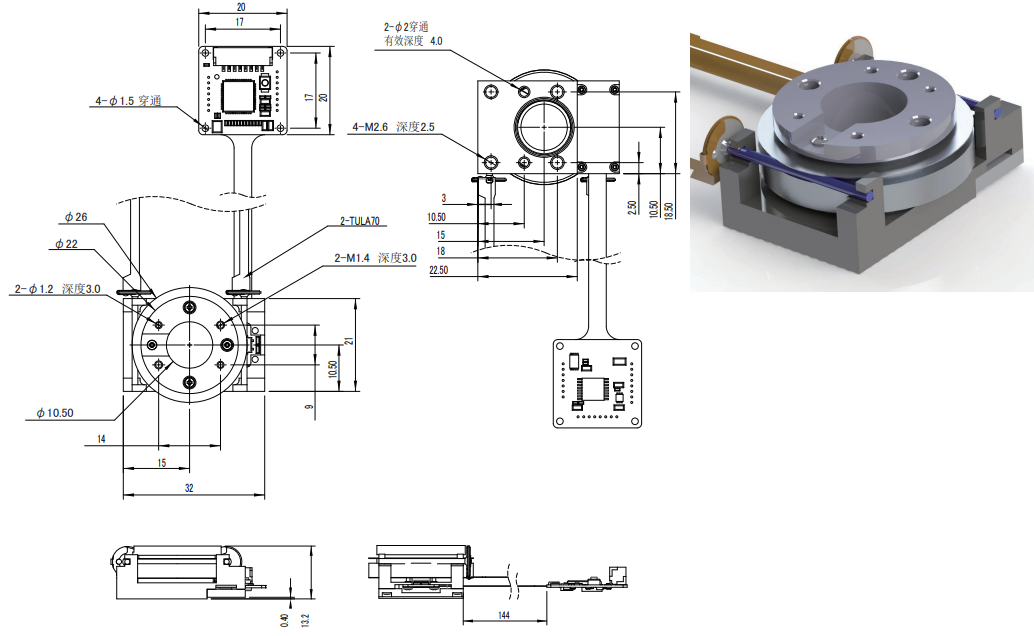

θHDT70-H102 尺寸图

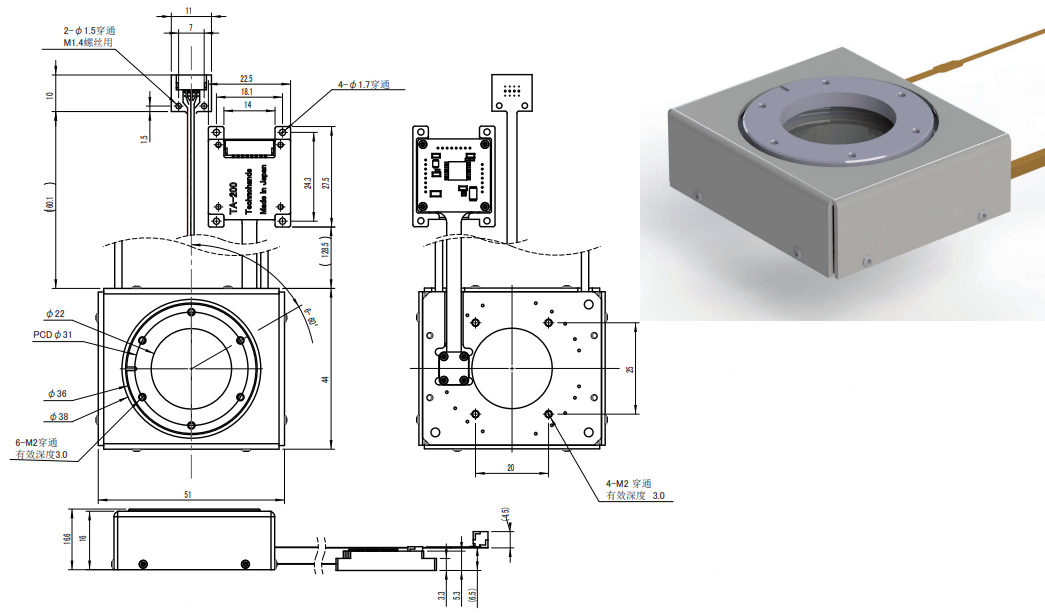

θHDT70-H202 尺寸图

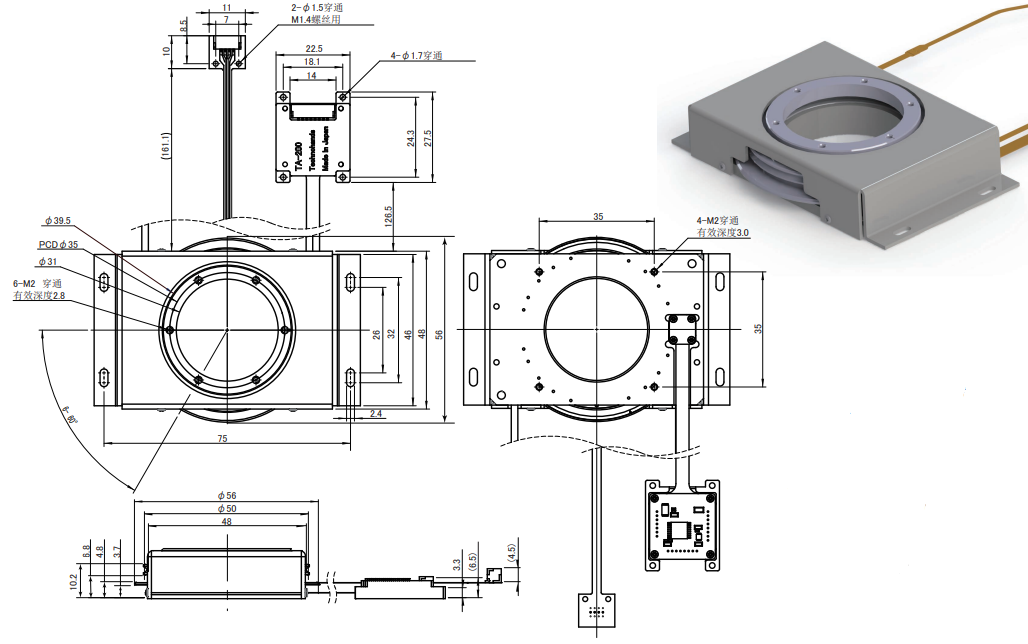

θHDT70-H302 尺寸图
订购规则
-
旋转平台
