XCV系列

XCV30

XCV系列采用Akribis音圈电机，具有高精度以及高频率的特点。适用于中载，高频高精度的应用。适用于亚微级定位，取放，力控制。

请求报价
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AVM30-HF-4-
持续推力(自冷)@100℃ ①②7.23N
峰值推力 ②46.1N
力常数 ±10% ②11.5N/A
反电势常数 ±10% ②11.5V/(m/s)
电阻@25°C ±10% ③8.0Ω
电感 ±20% ④1.40mH
持续电流(自冷) @100°C①0.6A
峰值电流4.0A
最高电压  60Vdc
机械参数数值单位
精度等级N-
行程4mm
分辨率0.2μm
重复定位精度±0.5μm
水平直线度±0.5μm
垂直直线度±0.5μm
空载运动质量0.065kg
空载总质量0.467kg
最大静态力矩8.8Nm



注：

①测量环境温度为25°C，数值取决于热环境。

②行程中点处的值。

③电阻测量采用直流电流，含0.5米标准线缆。

④电电感测量频率1kHZ。

★相关参数规格如有变动，恕不另行通知。







图表

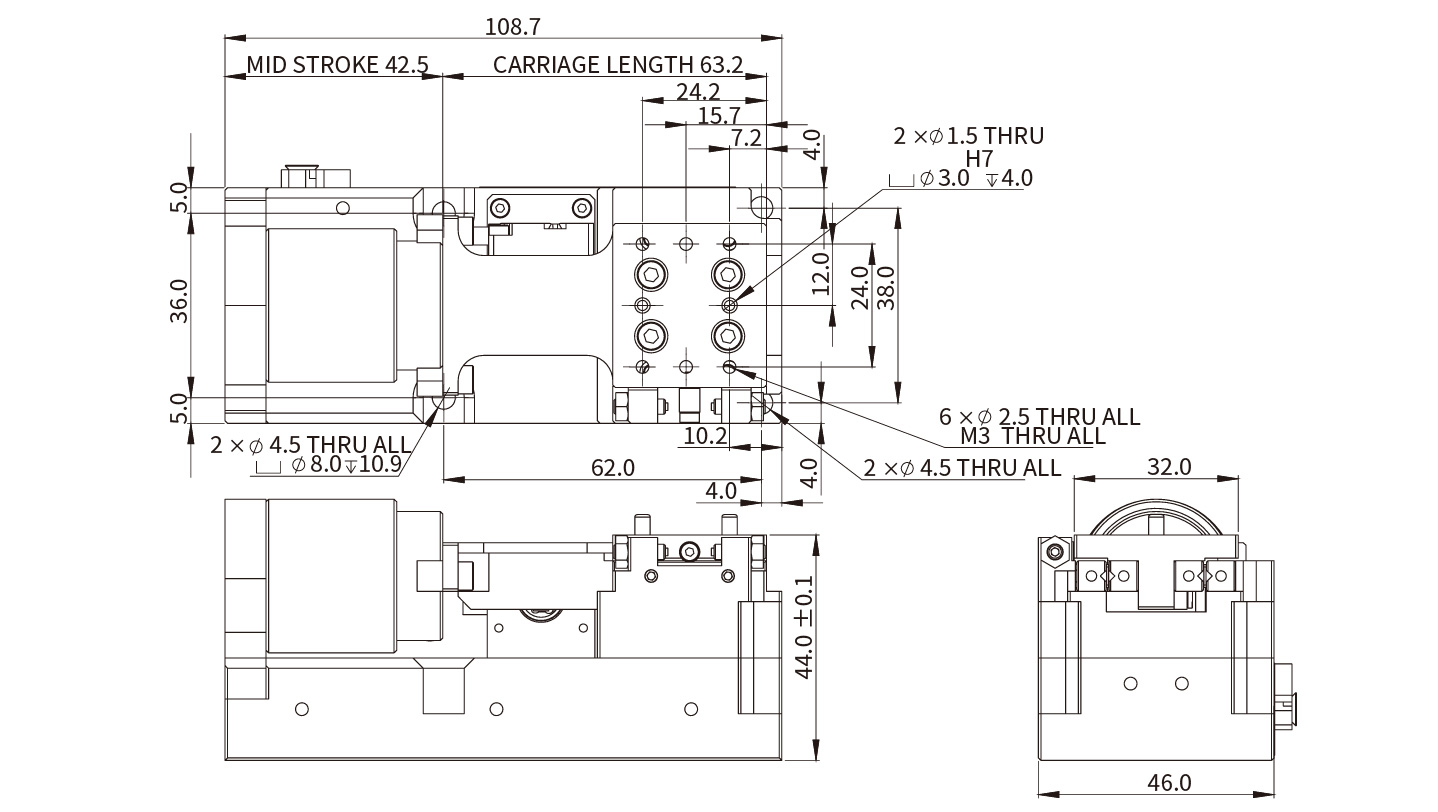

XCV30尺寸图

XCV30尺寸图

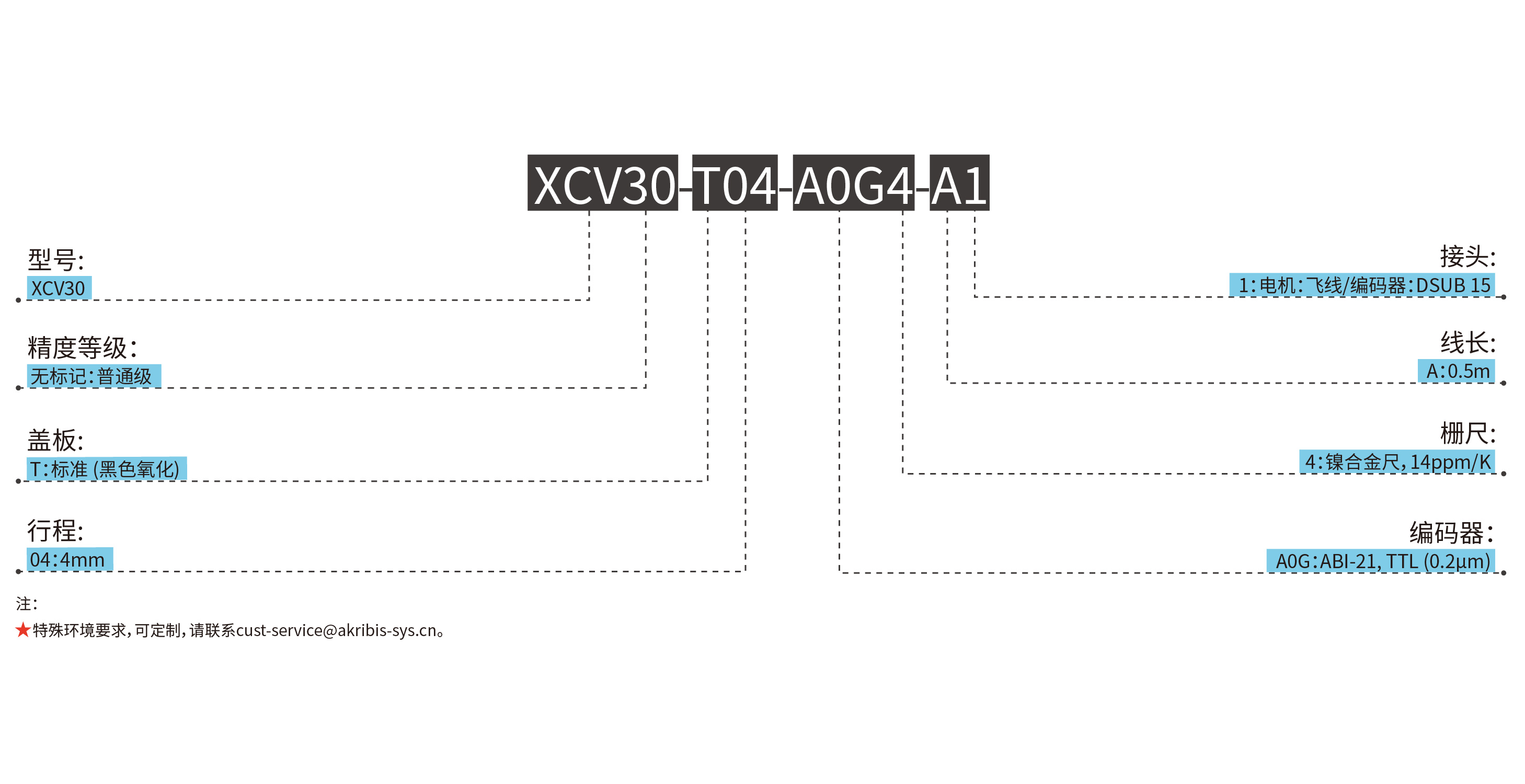

订购规则

  • XCV30

    XCV30
