VRG-III系列

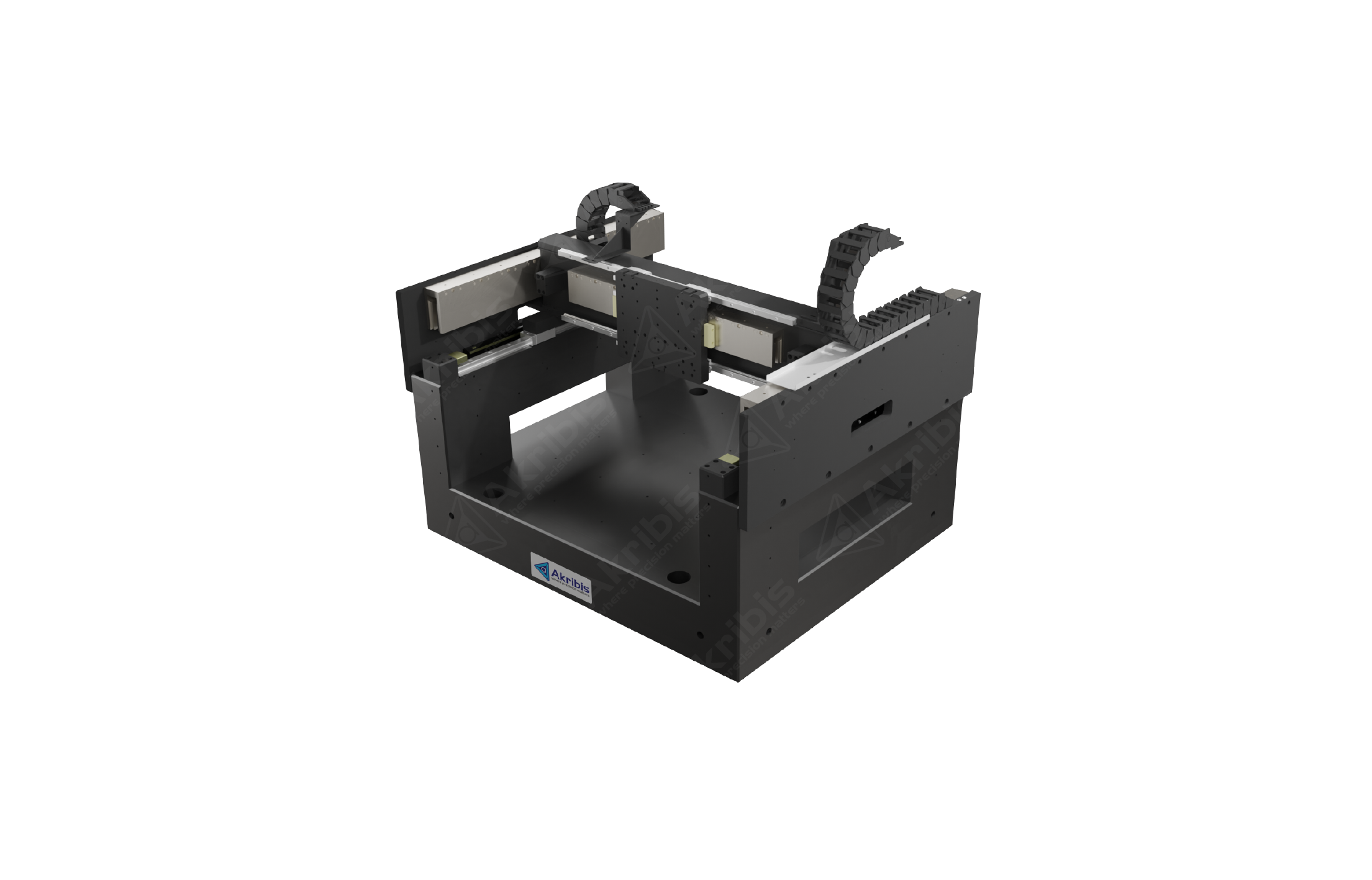

VRG-III

VRG-III是多功能的龙门平台，电机推力与龙门负载重心一致。使用大推力密度有铁芯AJM、AKM电机，适用于重载多工位方案的设计。

请求报价 下载参数
产品概述
参数
产品特性
图表
订购规则

参数

电机参数单位LU
电机型号-AKM100-B4×2AJM100-B4
持续推力(自冷)@100℃①N1445.3×2446.8
峰值推力N3221.1×21409.1
力常数 ±10%N/Arms153.097.1
反电势常数 ±10%Vpeak/(m/s)124.979.3
相间电阻@25°C ±10%②Ω2.35.2

相间电感 ±30%③

mH58.023.6
持续电流(自冷) @100°C①Arms9.64.6
峰值电流Arms28.818.0
最高母线电压  Vdc600600
电磁周期mm4220
机械参数单位LU
有效行程mm600600
分辨率μm
0.5/0.1/SINCOS0.5/0.1/SINCOS
重复定位精度μm±2/±1±2/±1
直线度μm±10±10
平面度μm±10±10
额定负载kgNA50
空载运动质量kg536
空载总质量kg685685
最大静态力矩NmNA20


注:

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率为1 kHz。

●此参数表是此种类型平台典型值。

●请联系我们获取更多选项。

●特殊环境要求，可定制，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。







产品特性

  • 01

    多功能的龙门平台，电机推力与龙门负载重心一致

    多功能的龙门平台，电机推力与龙门负载重心一致

  • 02

    使用有铁芯AJM、AKM电机

    使用有铁芯AJM、AKM电机

  • 03

    推力密度大

    推力密度大

图表

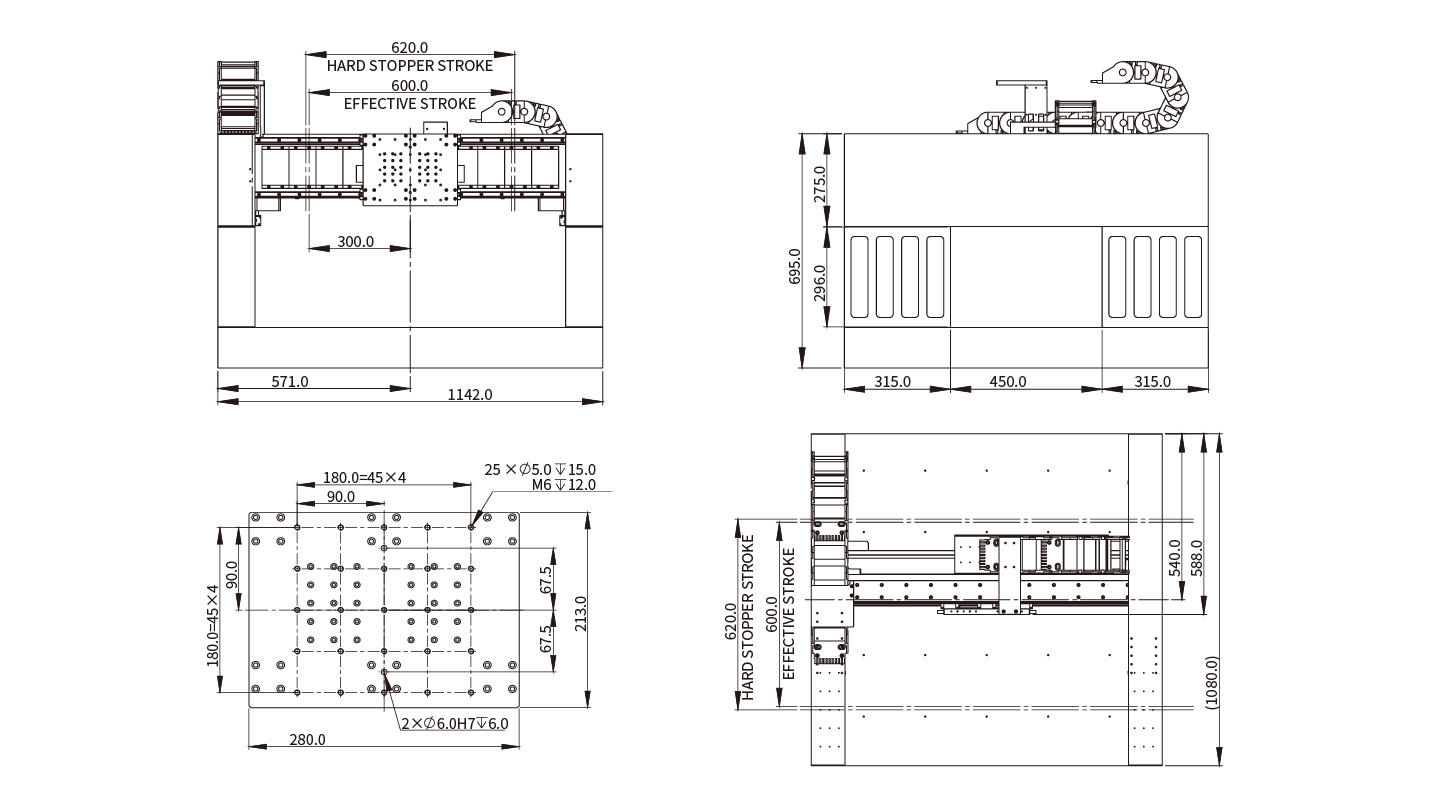

VRG-III 尺寸图

VRG-III 尺寸图

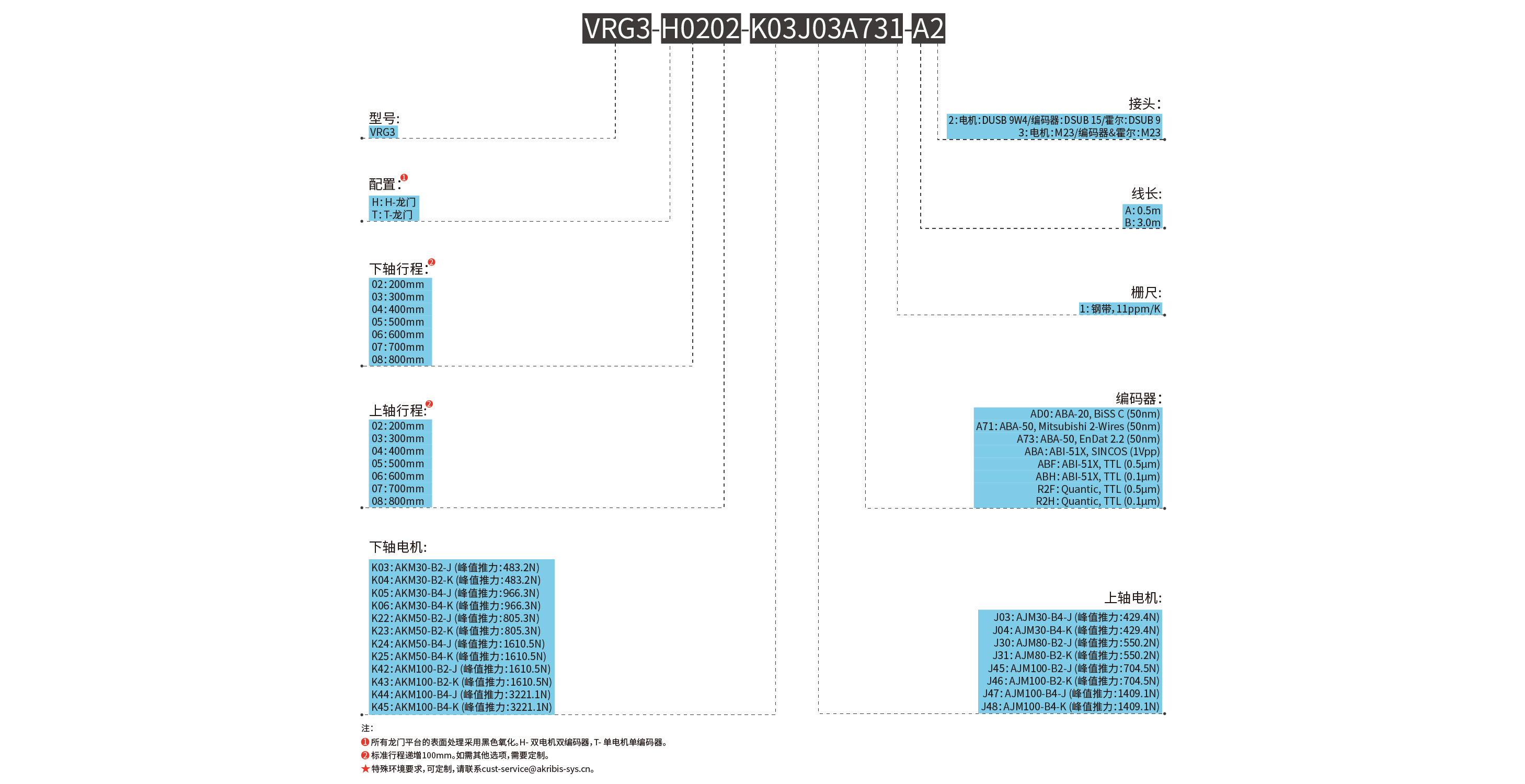

订购规则

  • VRG-III

    VRG-III
