VRG-I系列

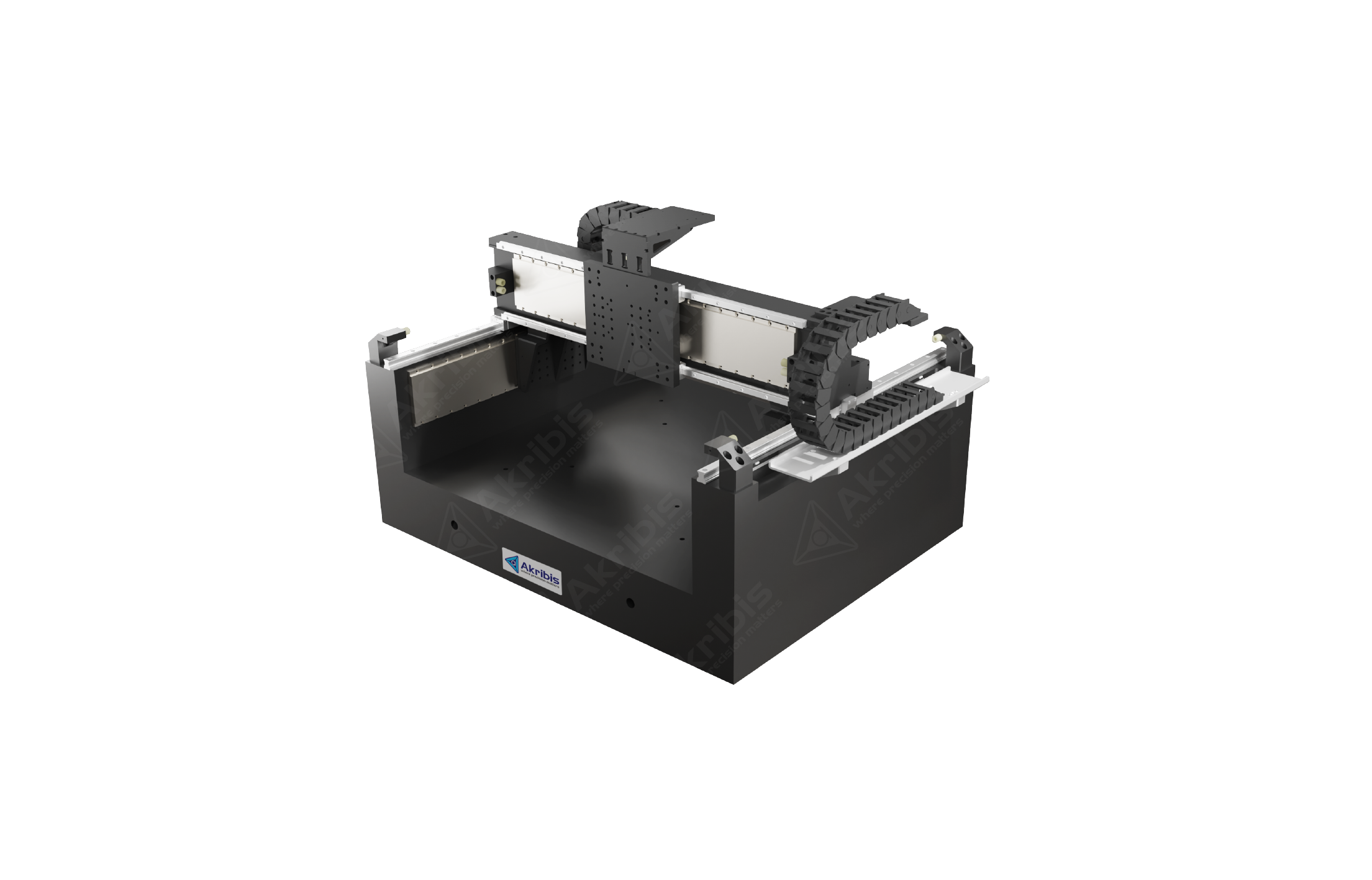

VRG-I

VRG-I龙门系列采用高推力有铁芯电机,单电机和双电机的配置均可。反馈采用非接触式的光学编码器。VRG1可以应用在高速取放,自动化组装,点胶等高精度行业。

参数

电机参数单位VRG1-H-L300N-U300NVRG1-H-L400N-U400NVRG1-H-L500N-U500NVRG1-H-L600N-U600N
电机型号下轴-AJM100-B4×2  AJM100-B4×2  AJM100-B4×2  AJM100-B4×2
上轴-AJM100-B4  AJM100-B4  AJM100-B4  AJM100-B4
持续推力(自冷)@100℃下轴N893.6893.6893.6893.6
上轴N446.8446.8446.8446.8
峰值推力下轴N1409.1×2  1409.1×2  1409.1×2  1409.1×2
上轴N1409.11409.11409.11409.1
力常数 ±10%N/Arms97.197.197.197.1
反电势常数 ±10%Vpeak/(m/s)79.379.379.379.3
相间电阻@25°C ±10%Ω5.25.25.25.2

相间电感 ±30%

mH23.623.623.623.6
持续电流(自冷) @100°CArms4.64.64.64.6
峰值电流Arms18.018.018.018.0
最高母线电压  Vdc600600600600
电磁周期mm20202020
机械参数单位单位VRG1-H-L300N-U300NVRG1-H-L400N-U400NVRG1-H-L500N-U500NVRG1-H-L600N-U600N
有效行程mm300×300400×400500×500600×600
最大加速度m/s²3333
最大速度m/s2222
编码器参数μm0.1/0.5/SINCOS
0.1/0.5/SINCOS
0.1/0.5/SINCOS
0.1/0.5/SINCOS
重复性μm±3±3±3±3
正交度arcsec10101010
平台重量(不含底座)kg103116131148
空载运动质量下轴kg41.045.048.052.0
上轴kg7.07.07.07.0
材料-铝合金,大理石可选铝合金,大理石可选铝合金,大理石可选铝合金,大理石可选
表面处理-黑色氧化黑色氧化黑色氧化黑色氧化


注:

①测量时环境温度为25ºC,取决于散热环境。

②电阻测量采用直流电流,含3 m标准线缆。

③电感测量频率为1 kHz。

●表格中速度,加速度和空载运动质量会因客户应用和需求变化。

●所有参数基于双驱双反馈,其他单驱单反馈的性能参数会受到限制。

●特殊环境要求,可定制,请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动,恕不另行通知。







产品特性

  • 01

    直接驱动无背隙直线电机

    直接驱动无背隙直线电机

  • 02

    两种组态选择H(双驱双反), T (单驱单反)

    两种组态选择H(双驱双反), T (单驱单反)

  • 03

    高的峰值推力与持续推力响应时间快

    高的峰值推力与持续推力响应时间快

  • 04

    整定时间短高效率

    整定时间短高效率

图表

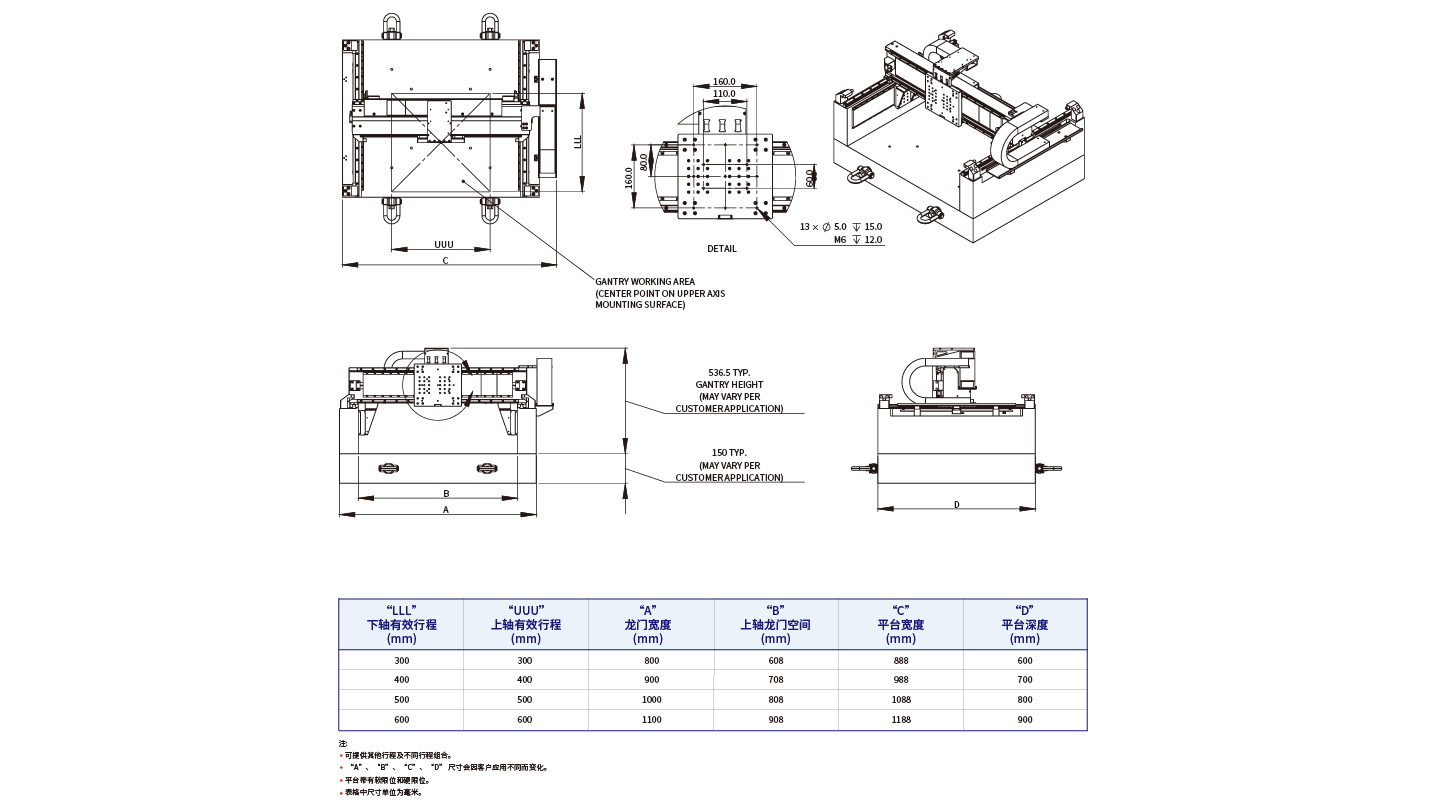

VRG-I 尺寸图

VRG-I 尺寸图

订购规则

  • VRG-I

    VRG-I
