TGS-XY系列

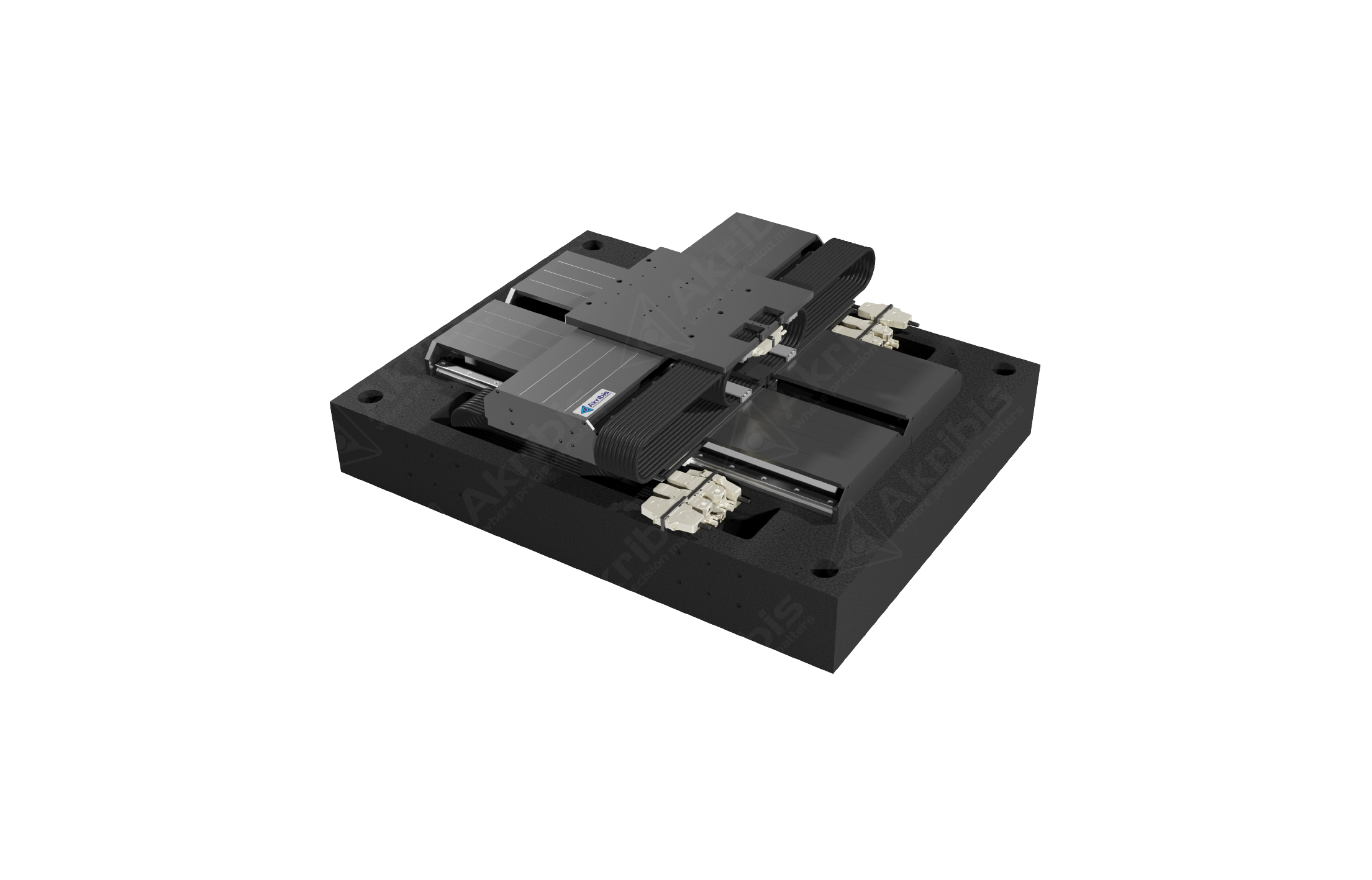

TGS-XY

TGS-XY下轴使用三根导轨达到更好的性能，支持更长长行程的上轴。使用定制的带气管紧凑排线，是半导体行业的理想选择。

请求报价 下载参数
产品概述
参数
产品特性
图表
订购规则

参数

电机参数单位LU
电机型号-AUM5-S3AUM4-S3
持续推力(自冷)@100℃①N295166
峰值推力N2122936
力常数 ±10%N/Arms117.972.0
反电势常数 ±10%Vpeak/(m/s)96.358.8
相间电阻@25°C ±10%②Ω12.4013.97

相间电感 ±30%③

mH19.5011.50
持续电流(自冷) @100°C①Arms2.52.3
峰值电流Arms18.013.0
最高母线电压  Vdc330330
电磁周期mm8460
机械参数单位LU
有效行程mm500500
分辨率μm
0.5/0.1/SINCOS0.5/0.1/SINCOS
重复定位精度μm±2/±1±2/±1
直线度μm±10±10
平面度μm±10±10
额定负载kgNA20
空载运动质量kg407
空载总质量kg370370
最大静态力矩NmNA10


注:

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同，样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

●此参数表是此种类型平台典型值。

●请联系我们获取更多选项。

●特殊环境要求，可定制，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。






产品特性

  • 01

    三轨堆叠XY平台

    三轨堆叠XY平台

  • 02

    下轴使用三根导轨，支持更长长行程的上轴

    下轴使用三根导轨，支持更长长行程的上轴

  • 03

    使用定制的带气管紧凑排线

    使用定制的带气管紧凑排线

图表

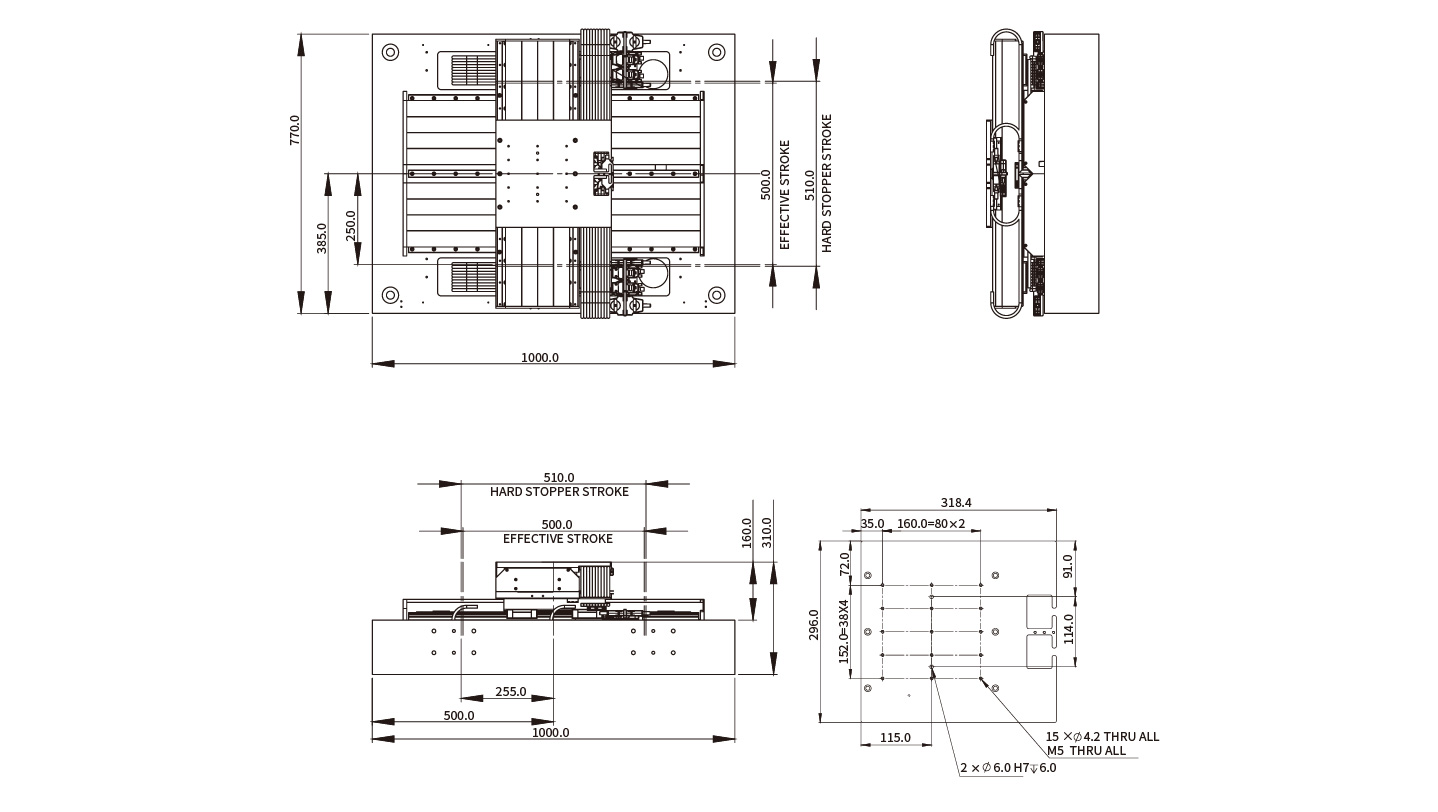

尺寸图
TGS-XY尺寸图

TGS-XY尺寸图

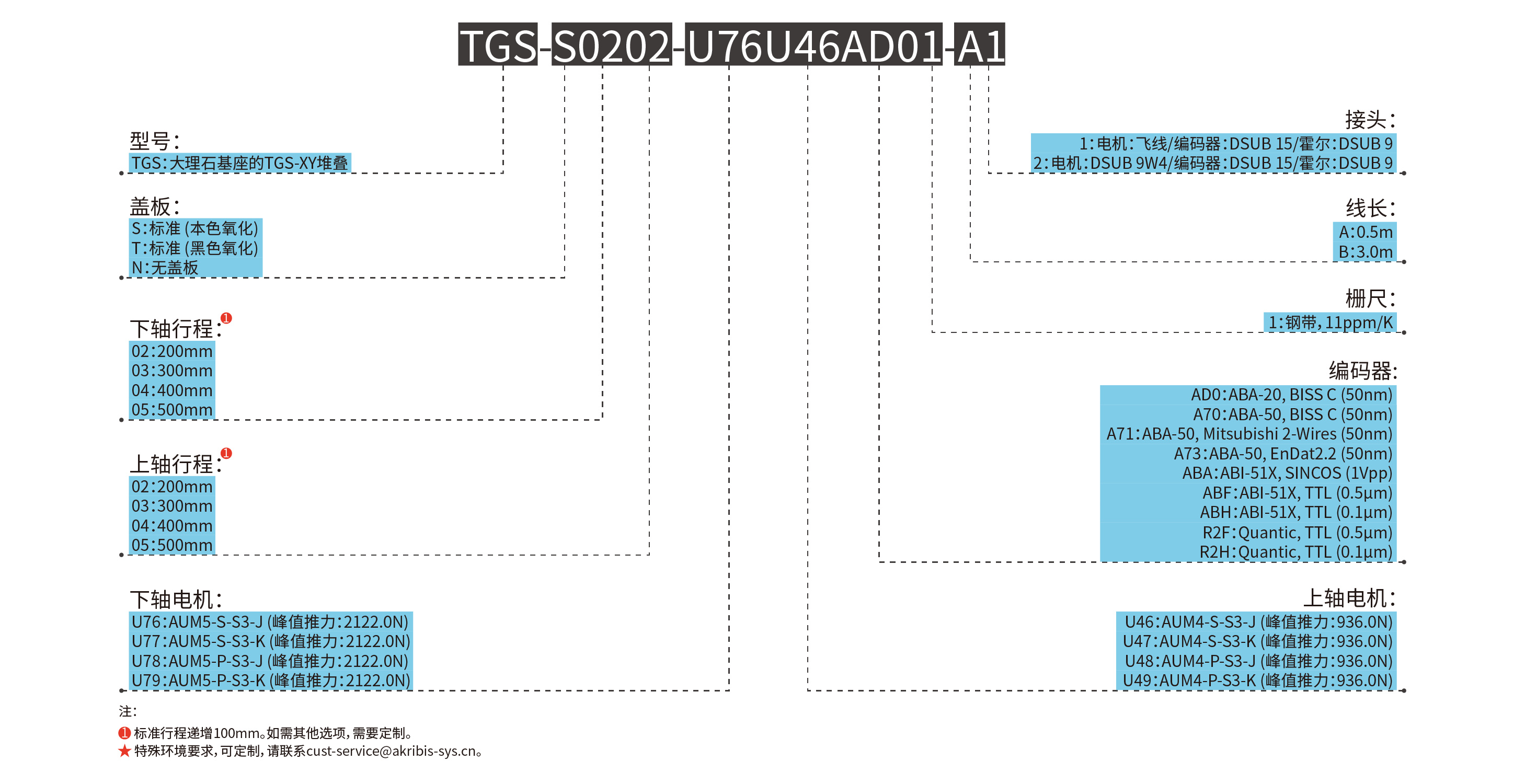

订购规则

  • TGS-XY

    TGS-XY
