参数
| 电机参数 | Z-轴 |
|---|---|
| 电机型号 | ALM015-T-B1 |
| 持续推力(自冷)@100℃[Z轴]① | 10 N |
| 峰值推力[Z轴] | 136 N |
| 力常数 ±10%[Z轴] | 8.1 N/Arms |
| 反电势常数 ±10% | 6.6 Vpeak/(m/s) |
| 相间电阻@25°C ±10%[Z轴]② | 4.51 Ω |
| 相间电感 ±30%[Z轴]③ | 0.58 mH |
| 持续电流(自冷) @100°C① | 1.23 Arms |
| 峰值电流 | 4.4 Arms |
| 最高母线电压[Z轴] | 60 Vdc |
| 电磁周期 | 16.5 mm |
| 磁吸力 | - |
| 机械参数 | Z-轴 |
| 有效行程 | 30 mm |
| 分辨率 | 0.5 μm |
| 重复定位精度 | ±5 μm |
| 额定负载 | 0.04 kg |
| 空载运动质量[Z轴] | 0.2 kg |
| 空载总质量 | 0.8 kg |
| 最高加速度 | 20 m/s² |
| 最高速度 | 0.5 m/s |
| 最大压力 | 0.8 MPa |
| 吸入流量需求 | ≥ 8 L/min [ANR] |
注：
①测量室温25ºC，取决于散热环境。
②电阻测量采用直流电流，含0.5m标准线缆。
③电感测量频率1kHz。
★相关参数规格如有变动，恕不另行通知。
产品特性
-
01Z-轴 2G 加速
Z-轴 2G 加速
-
02
行程 30mm 和双轴选项
行程 30mm 和双轴选项
-
03
16mm 超薄双轴设计
16mm 超薄双轴设计
-
04
真空吸头
真空吸头
-
05
轻型，高推力
轻型，高推力
图表

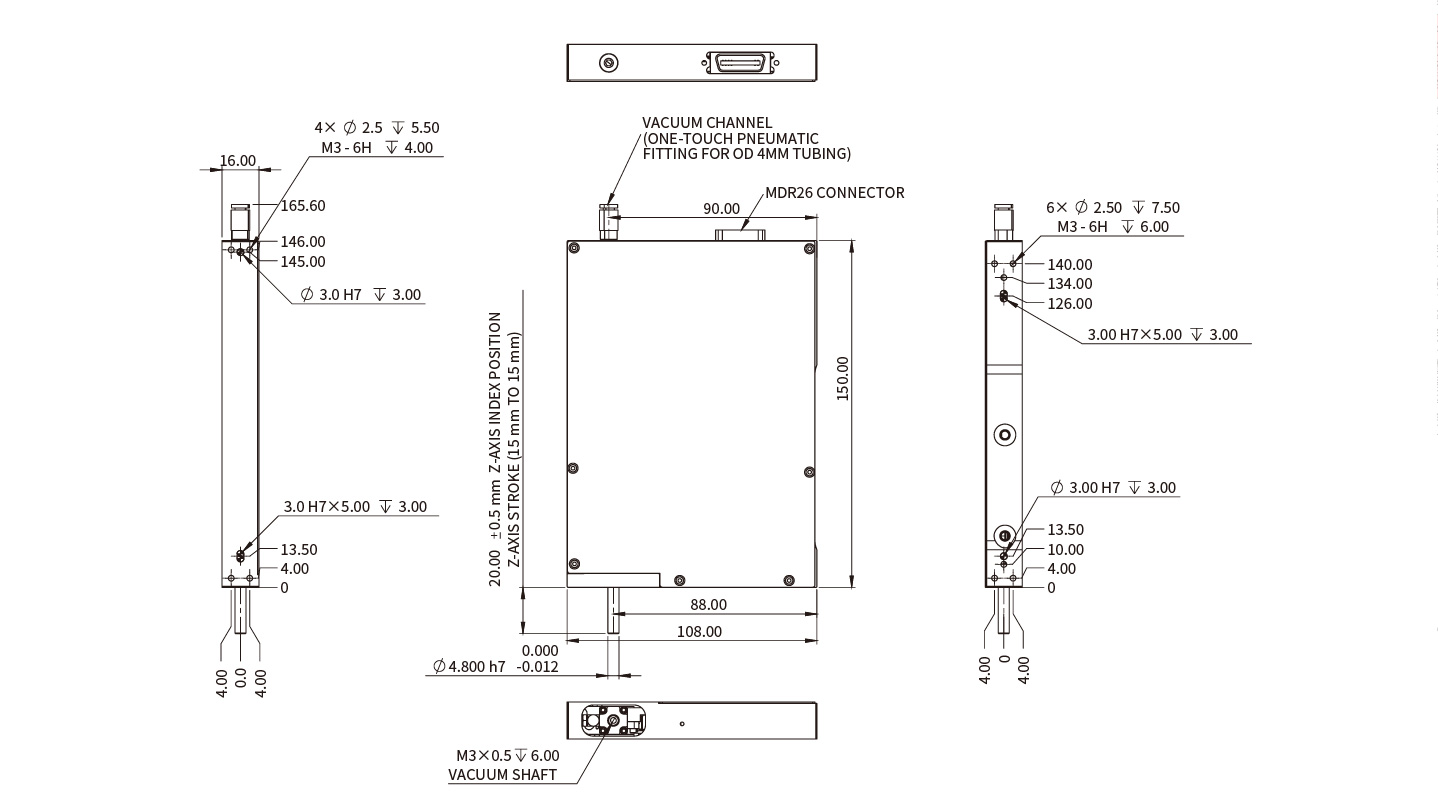

APC16B-Z30 尺寸图
订购规则
-
APC16B-Z30
