AER-F系列

AER225-F-160

外转子永磁同步电机,比内转子电机拥有更大的扭矩,适用于CNC转台应用。

参数

性能参数数值单位
持续转矩(水冷) @100℃①⑤389.4Nm
峰值转矩778.8Nm
转矩常数±10%17.7Nm/Arms
反电势常数±10%1.51Vpeak/rpm
电机常数@25°C10.9Nm/Sqrt(W)
相间电阻@25°C ±10%1.77Ω
相间电感 ±20%15.9mH
电气时间常数9ms
持续电流(冷) @100°C①⑤22Arms
峰值电流48.4Arms
持续热功率(冷) @100°C①⑤1662.8W
最高线圈温度100
热耗散常数(冷)①⑤22.2W/℃
最高母线电压  600Vdc
极数28-
最高转速@持续扭矩250rpm
机械参数数值单位
总质量(自冷) 37
kg
转动惯量1.5E-01kg·m2
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS,CE,Reach
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注:

①测量是在环境温度 25ºC 下进行的。测量值取决于热环境。 缩写:WC-水冷

②电阻测量采用直流电流,含0.5m标准线缆。

③电感测量频率1 kHz。

④测量基于最大母线电压。

⑤水冷测试条件:电机进水口水温20℃,流量6L/min。(详细测试条件可咨询雅科贝思)

★相关参数规格如有变动,恕不另行通知。




图表

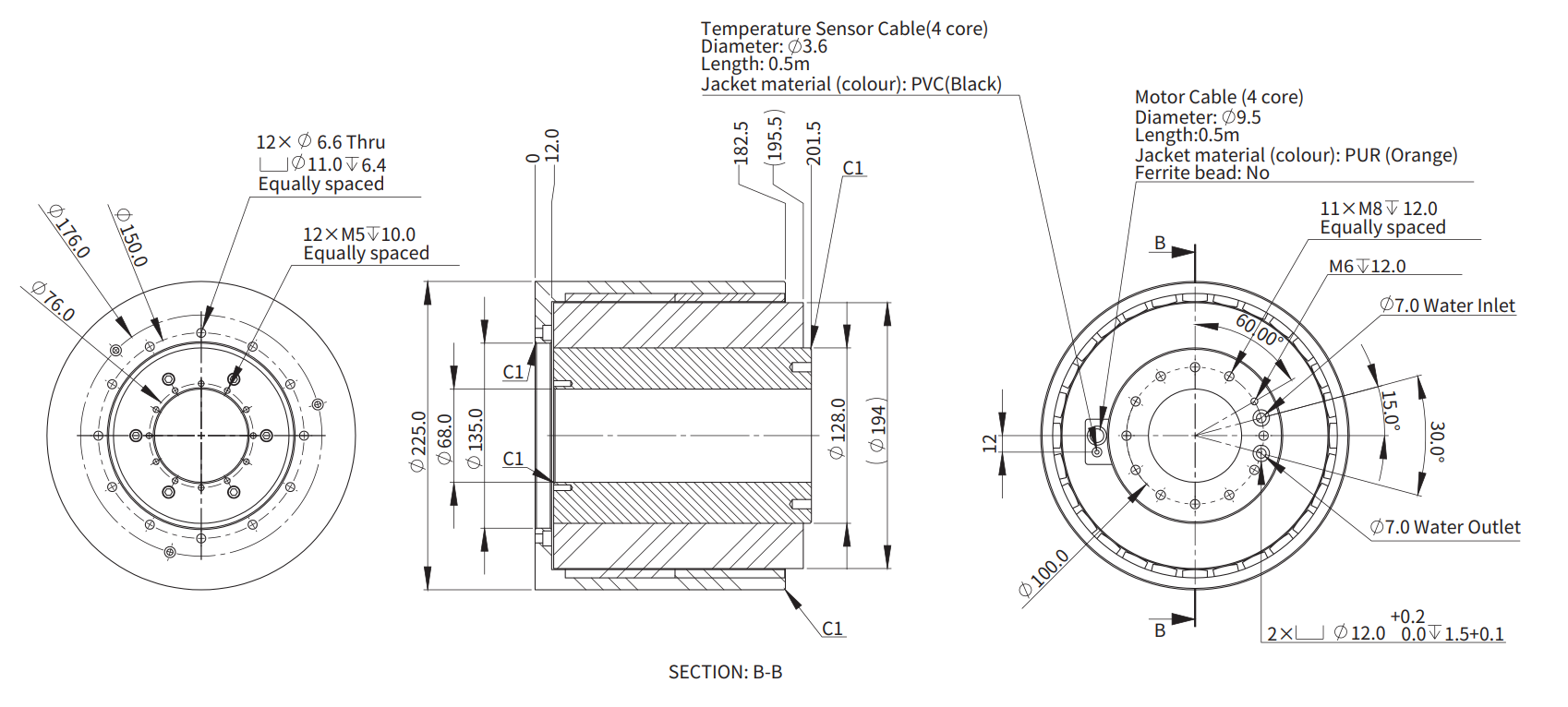

AER225-F-160 尺寸图

AER225-F-160 尺寸图

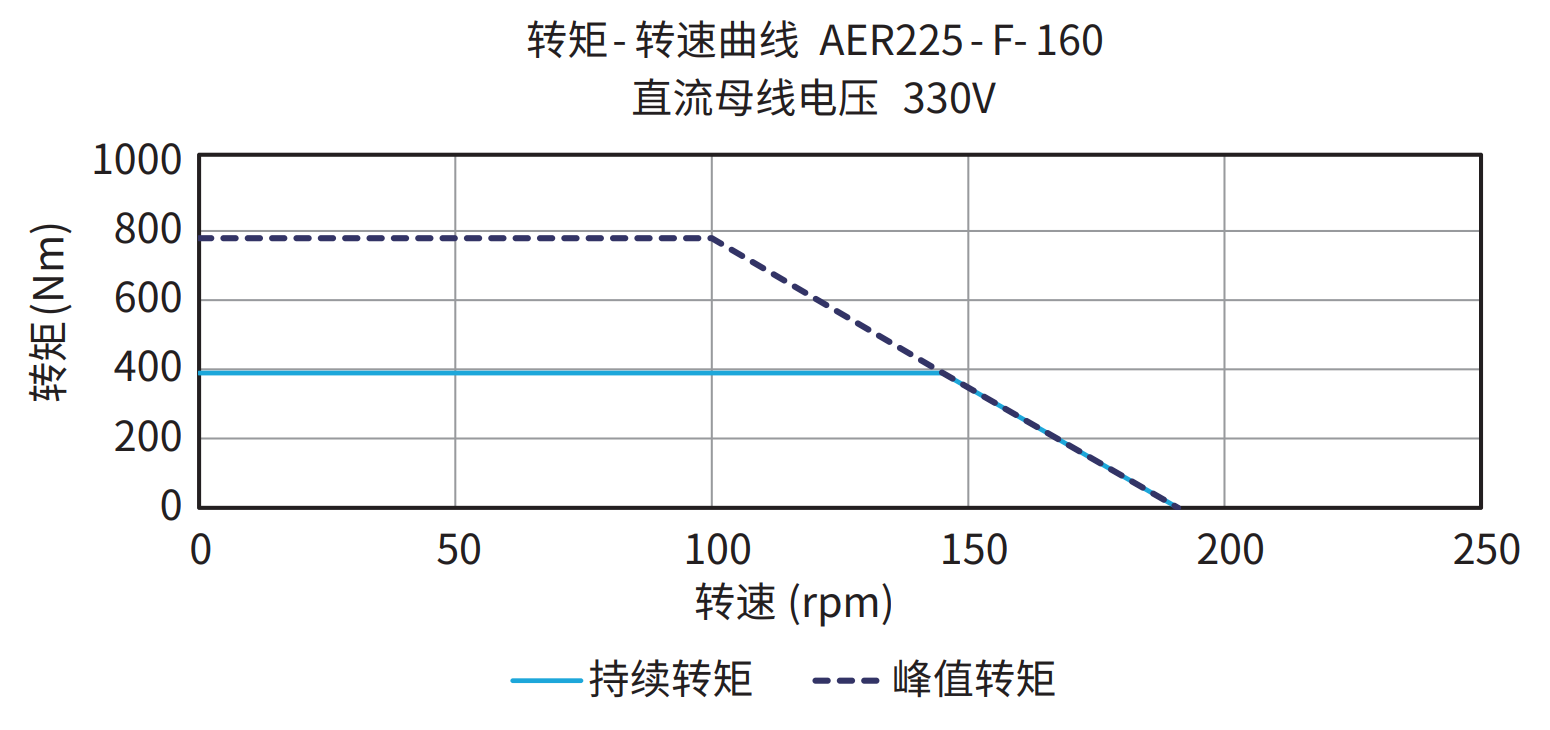

AER225-F-160 330V 曲线图

AER225-F-160 330V 曲线图

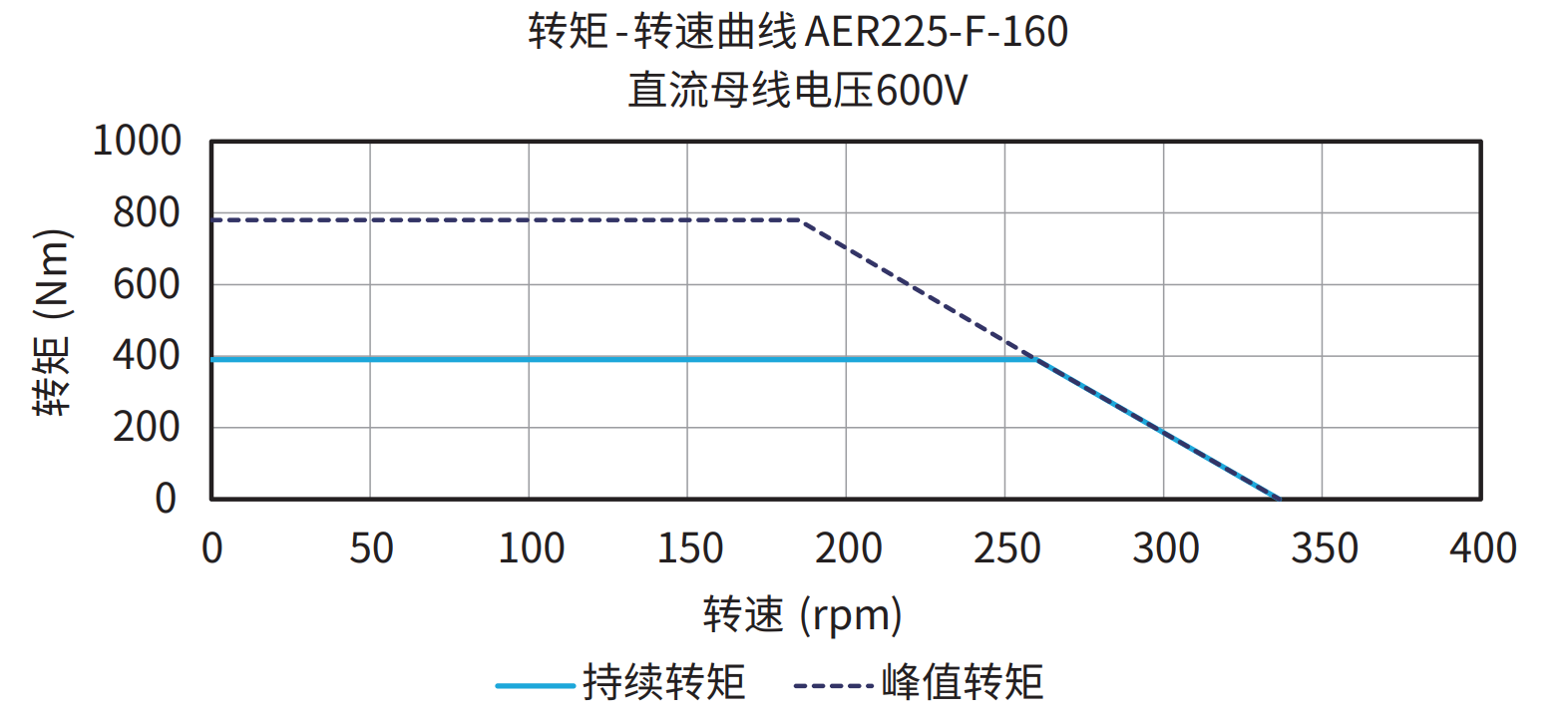

AER225-F-160 600V 曲线图

AER225-F-160 600V 曲线图

订购规则

  • AER225-F

    AER225-F
