首页 / 产品中心 / 精密电机 / 旋转电机 / 无框力矩电机 / ADR-P系列 / ADR360-P-70（串联）
ADR-P系列

ADR360-P-70（串联）

无框式旋转电机 ADR-P系列为无框电机，使用与ADR-A系列和ADR-B系列同样的电磁设计，高槽满率，低齿槽转矩。客户可以根据自己的需求进行机械结构设计集成。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数串联单位
持续转矩@100℃①176.7Nm
峰值转矩477Nm
转矩常数±10%24.2
Nm/Arms
反电势常数±10%2.07Vpeak/rpm
电机常数@25°C11.56Nm/Sqrt(W)
相间电阻@25°C ±10%②2.92Ω
相间电感 ±20%③30.37mH
电气时间常数10.4ms
持续电流@100°C①7.3Arms
峰值电流21.9Arms
持续热功率@100°C①300.9W
最高线圈温度100℃
热耗散常数①4W/℃
最高母线电压  600.0Vdc
极数32-
机械参数串联单位
转子质量   7.3
kg
定子质量 17.5kg
转动惯量1.145E-01kg·m2
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。






图表

ADR360-P-70（串联） 尺寸图

ADR360-P-70（串联） 尺寸图

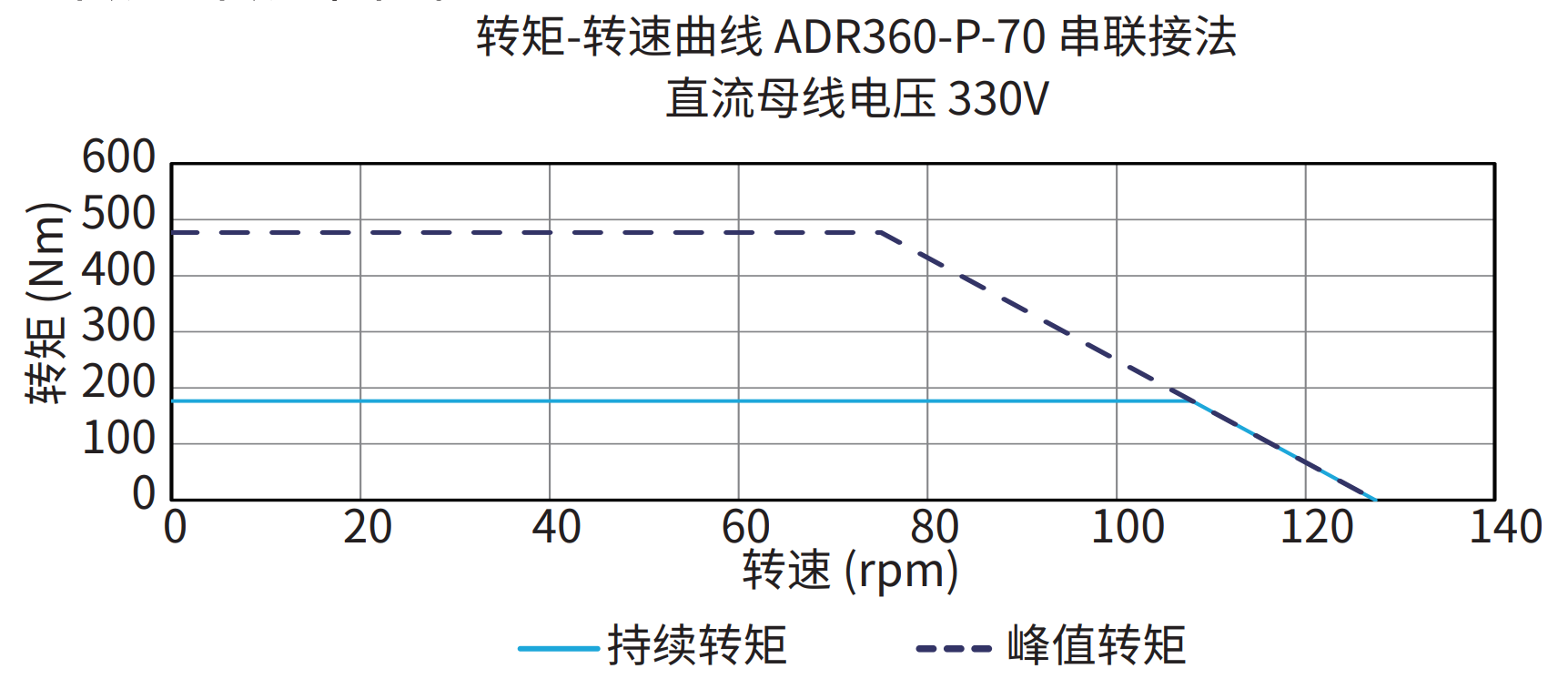

ADR360-P-70 串联接法 330V 曲线图

ADR360-P-70 串联接法 330V 曲线图

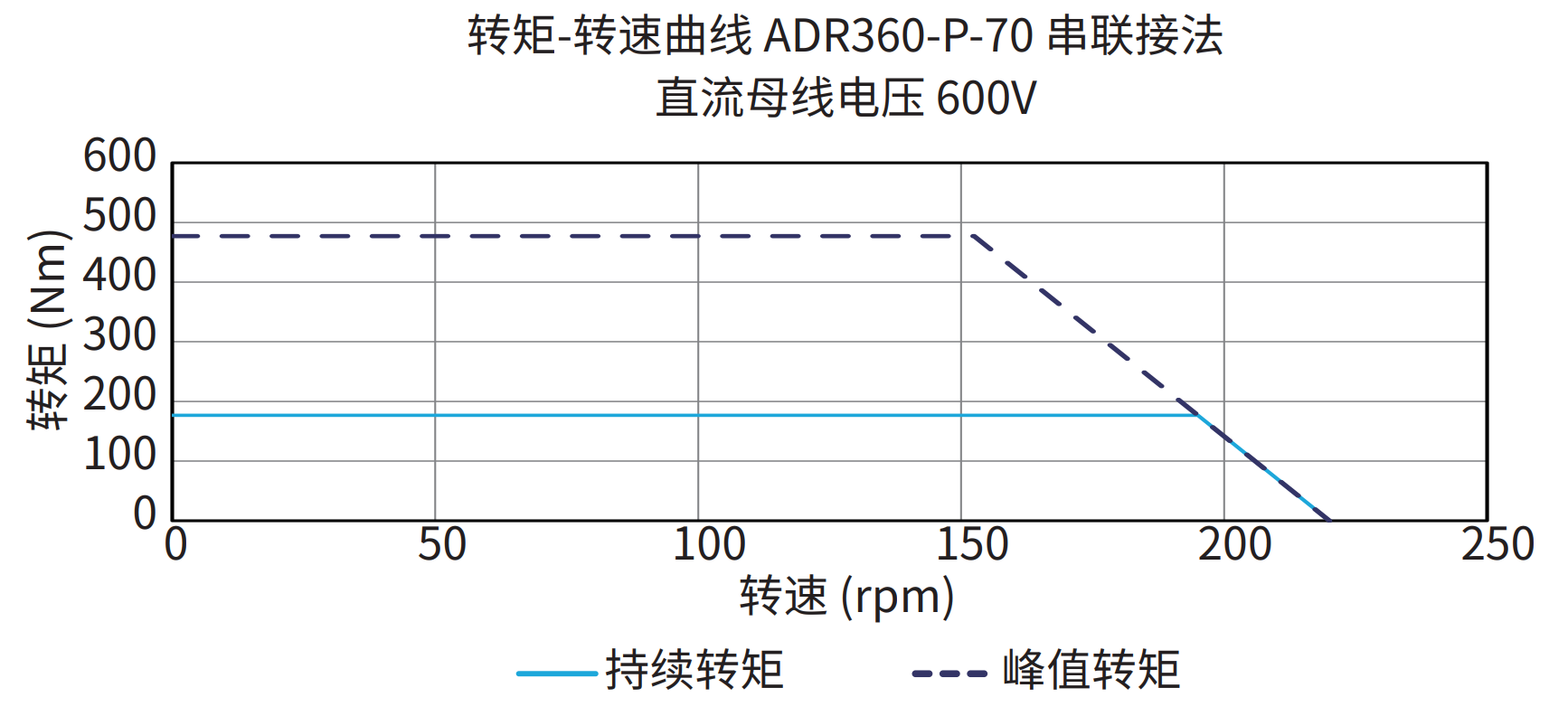

ADR360-P-70 串联接法 600V 曲线图

ADR360-P-70 串联接法 600V 曲线图

订购规则

  • ADR360-P-70

    ADR360-P-70
