参数
| 性能参数 | 单位 | 并联 |
|---|---|---|
| 持续转矩@100℃① | Nm | 75.9 |
| 峰值转矩 | Nm | 204.9 |
| 转矩常数±10% | Nm/Arms | 7.7 |
| 反电势常数±10% | Vpeak/rpm | 0.66 |
| 电机常数@25°C | Nm/Sqrt(W) | 5.99 |
| 相间电阻@25°C ±10%② | Ω | 1.09 |
| 相间电感 ±20%③ | mH | 10.83 |
| 电气时间常数 | ms | 9.92 |
| 持续电流@100°C① | Arms | 9.9 |
| 峰值电流 | Arms | 29.7 |
| 持续热功率@100°C① | W | 207 |
| 最高线圈温度 | ℃ | 100 |
| 热耗散常数① | W/℃ | 2.8 |
| 最高母线电压 | Vdc | 600.0 |
| 极数 | - | 24 |
| 机械参数 | 单位 | 并联 |
| 转子质量 | kg | 4.5 |
| 定子质量 | kg | 15 |
| 转动惯量 | kg·m2 | 1.831E-02 |
| 其他信息 | ||
| 绝缘等级 | B级绝缘 (130ºC) | |
| 防护等级 | IP00 | |
| 符合国际标准 | RoHS，CE | |
| 环境温度(工作温度) | 0ºC 至 40ºC (无结冰) | |
| 环境温度(储藏温度) | -15ºC 至 70ºC (无结冰) | |
| 环境湿度(工作湿度) | 相对湿度10% 至 80% (无冷凝) | |
| 环境湿度(储藏湿度) | 相对湿度10%至 90% (无冷凝) | |
| 推荐工作环境 | 室内 (无阳光直射); 无腐蚀性气体、易燃气体、油雾或粉尘 | |
注：
①测量室温25℃，取决于散热环境。
②电阻测量采用直流电流，含0.5m标准线缆。
③电感测量频率1 kHz。
★相关参数规格如有变动，恕不另行通知。
图表

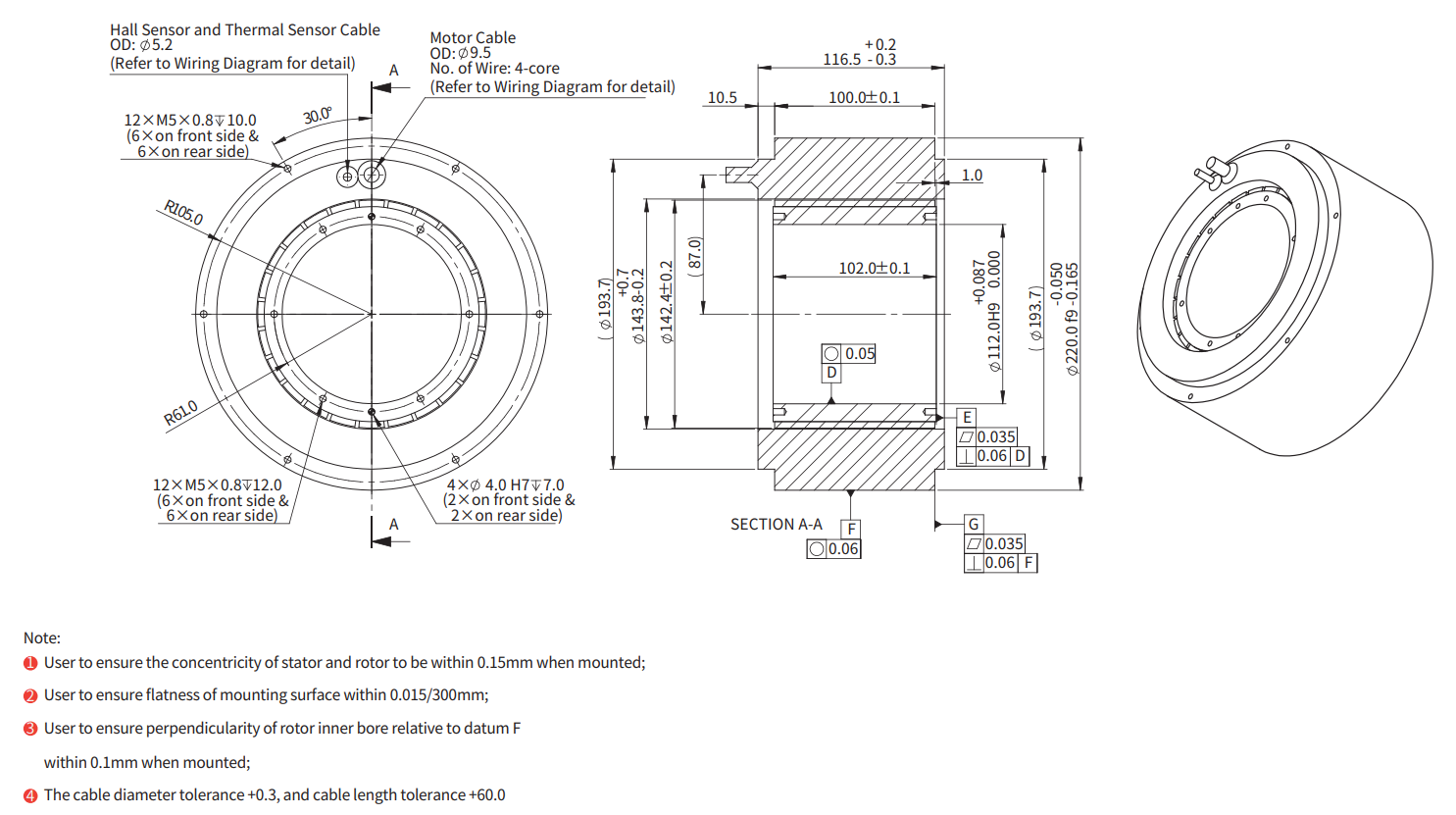

ADR220-P-100（并联） 尺寸图

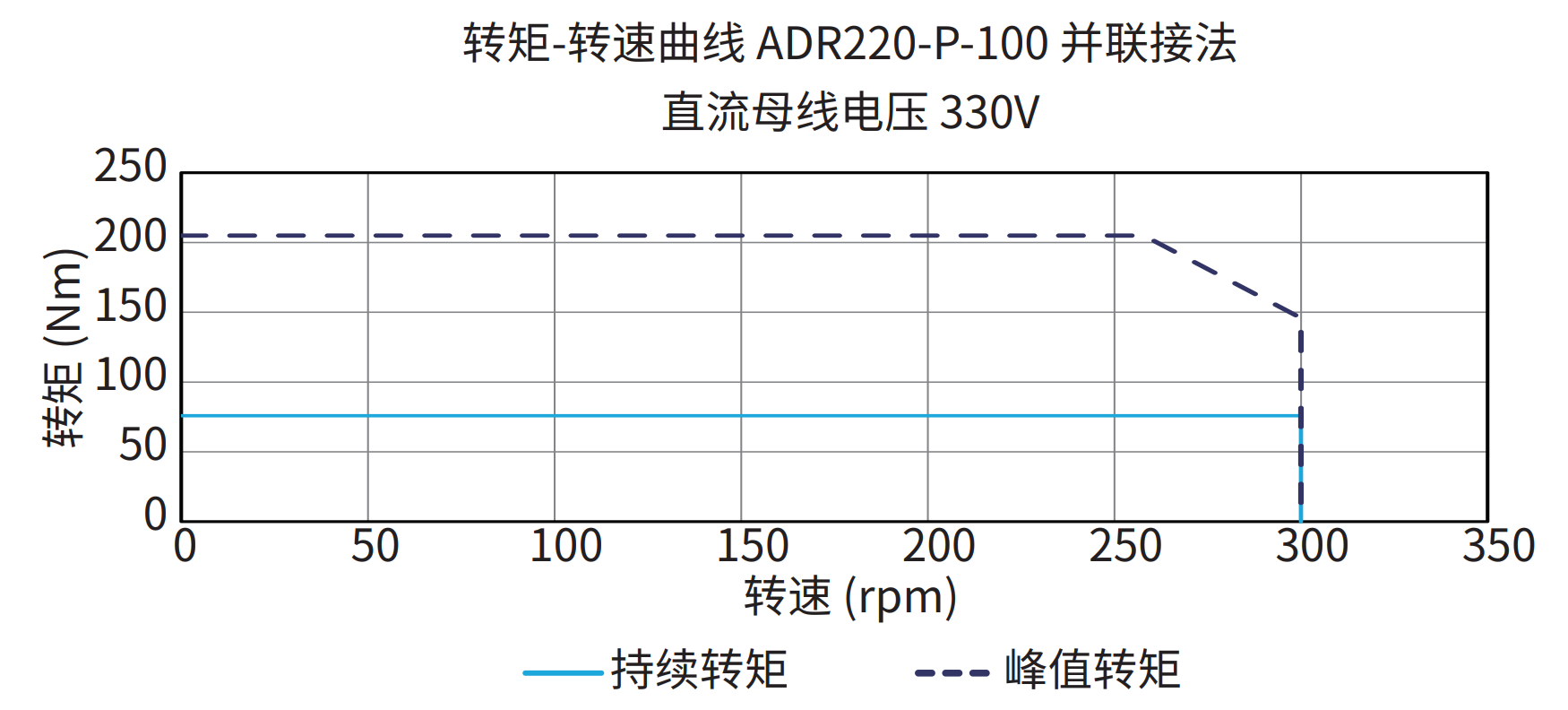

ADR220-P-100 并联接法 330V 曲线图

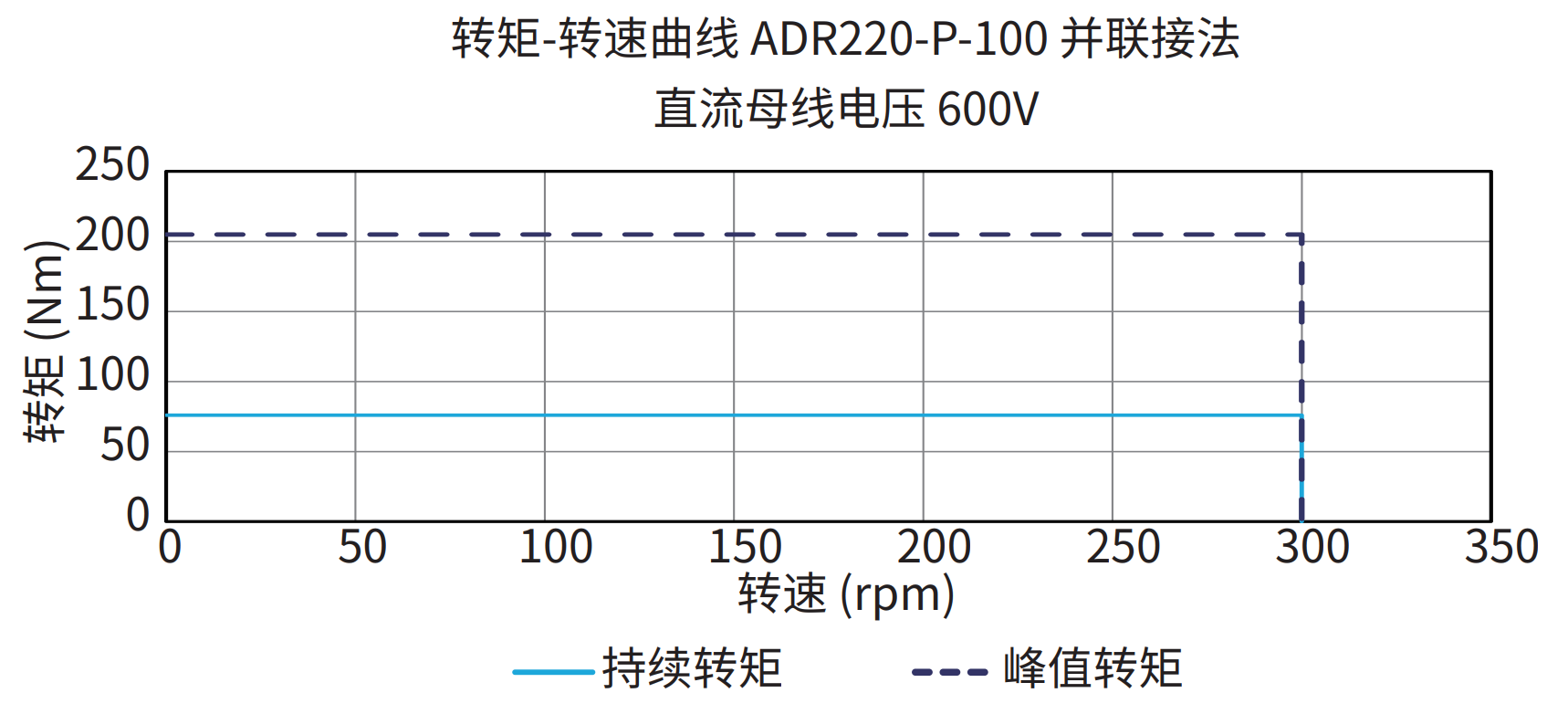

ADR220-P-100 并联接法 600V 曲线图
订购规则
-
ADR220-P-100
