ADR140-H-185(低速)

AXM和AXD结构类似,但体积更小,结构更紧凑,转速更高。AXM系列电机和AXD系列电机结构类似,但体积更小,结构更紧凑,转速更高。

参数

性能参数低速单位
持续转矩@100℃33Nm
峰值转矩107.7Nm
转矩常数±10%11Nm/Arms
反电势常数±10%0.9Vpeak/rpm
电机常数@25°C2.5Nm/Sqrt(W)
相间电阻@25°C ±10%13.2Ω
相间电感 ±20%78mH
电气时间常数5.9ms
持续电流@100°C3Arm
峰值电流10.2Arms
持续热功率@100°C251.5W
最高线圈温度130
热耗散常数2.4W/℃
最高母线电压  330Vdc
极数20-
最高转速 300rpm
机械参数低速单位
总质量13.2kg
转动惯量3.05E-03kg·m2
轴向端跳10(5)μm
径向端跳10(5)μm
最大轴向载荷(正常安装)3200N
最大轴向载荷(倒装/侧装)960N
最大扭矩载荷(正常安装)32Nm
最大扭矩载荷(倒装/侧装)9.6Nm
编码器参数低速单位
ATOM增量式光学编码器(200X)1174000counts/ rev
误差补偿后的绝对定位精度+/-4arc sec
重复定位精度+/-2arc sec
其他信息
绝缘等级B级绝缘 (105ºC)
防护等级IP40
符合国际标准  RoHS, CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10% 至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘


注:

①测量时环境温度为25ºC,取决于散热环境。

②电阻测量采用直流电流,含0.5m标准线缆。

③电感测量频率为1 kHz。

④测量基于ABI增量式光学编码器(SIN/COS,4096x)和330V母线电压。

⑤括号内为可选端跳等级。测量基于恒定负载和恒定温度。

⑥关于不同的安装方法,请参考安装示意图。

⑦测量基于ABI增量式光学编码器(SIN/COS,4096x),标准端跳等级。

★相关参数规格如有变动,恕不另行通知。








图表

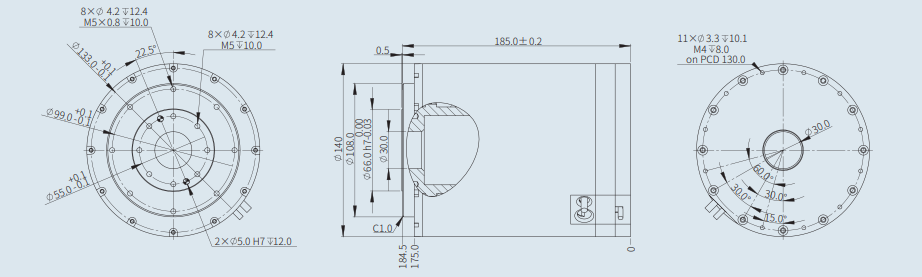

ADR140-H-185(低速) 尺寸图

ADR140-H-185(低速) 尺寸图
