ADR-C系列

ADR210-C-090

ADR-C系列为内转子无框水冷直驱旋转电机,其继承了直驱电机的一贯特点,即结构简单、体积紧凑,无传动误差、无背隙,转速高、加减速快。产品符合RoHS、CE、REACH的国际标准。电机可在最大600Vdc母线电压的情况下工作,涵盖不同国家及地区的要求。

参数

性能参数数值单位
持续转矩@(水冷)100℃①⑤170.5Nm
峰值转矩462Nm
转矩常数±1015.5Nm/Arms
反电势常数±10%1.3Vpeak/rpm
电机常数@25°C5Nm/Sqrt(W)
相间电阻@25°C ±10%6.3Ω
相间电感 ±20%23.8mH
电气时间常数3.8ms
持续电流(水冷)@100°C①⑤11Arms
峰值电流33.1Arms
持续热功率(水冷)@100°C①⑤1614W
最高线圈温度130
热耗散常数(水冷)①⑤15.4W/℃
热时间常数111.4s
最高母线电压  600Vdc
极数28-
最高转速360rpm
冷却参数数值单位
最大水压降3bar
机械参数数值单位
总质量(水冷)15.2
kg
转动惯量3.2E-02kg·m2
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS,CE,Reach
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘

注:

①测量是在环境温度25ºC下进行的。测量值取决于热环境。

②电阻测量采用直流电流,含0.5m标准线缆。

③电感测量频率1 kHz。

④测量基于最大母线电压。

⑤水冷测试条件:电机进水口水温20℃,流量10L/min。(详细测试条件可咨询雅科贝思)

   考虑到水流、压力和耗散等因素,建议使用含有防锈和防冻添加剂的冷却液。

★相关参数规格如有变动,恕不另行通知。






图表

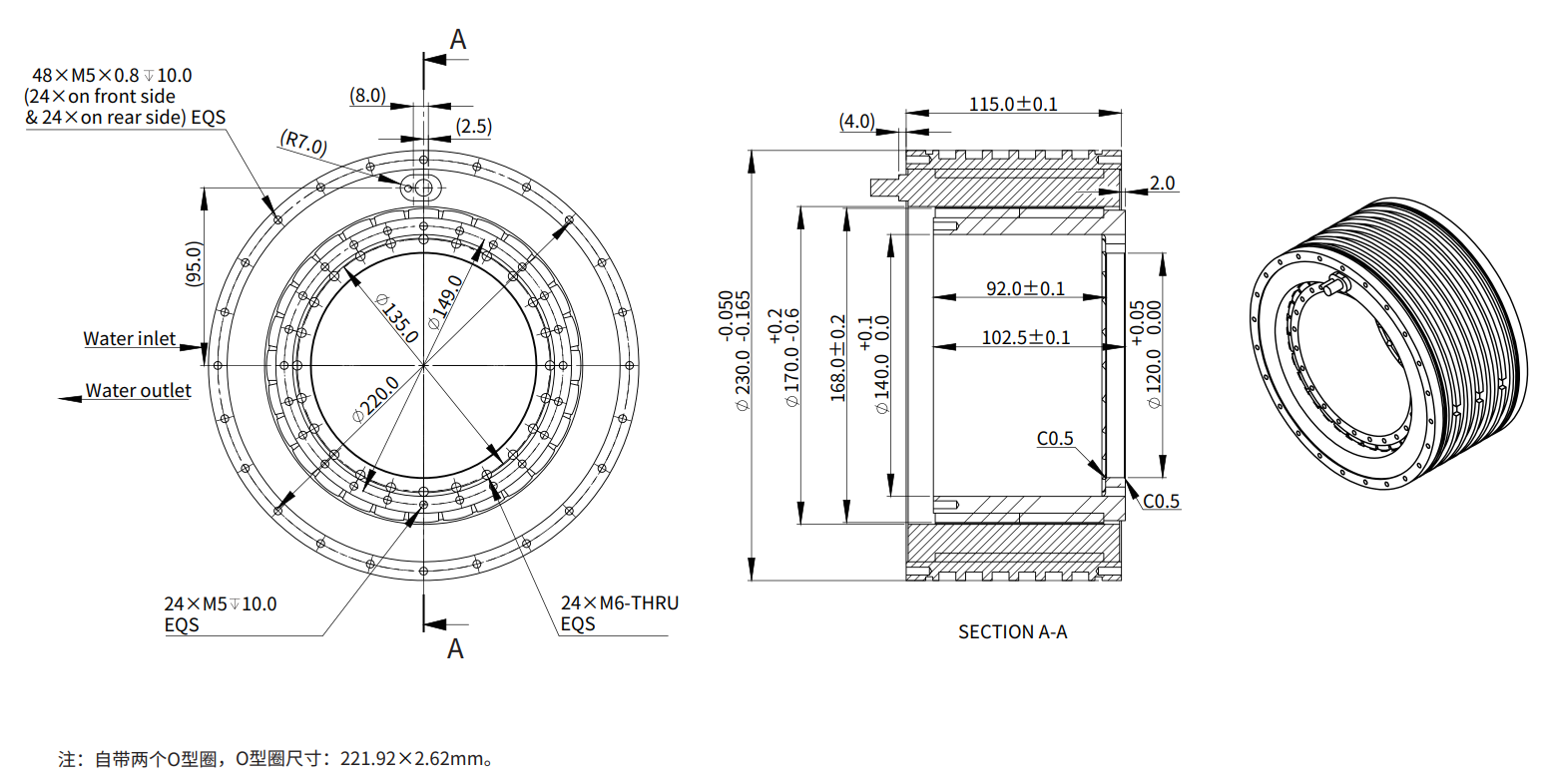

ADR210-C-090 尺寸图

ADR210-C-090 尺寸图

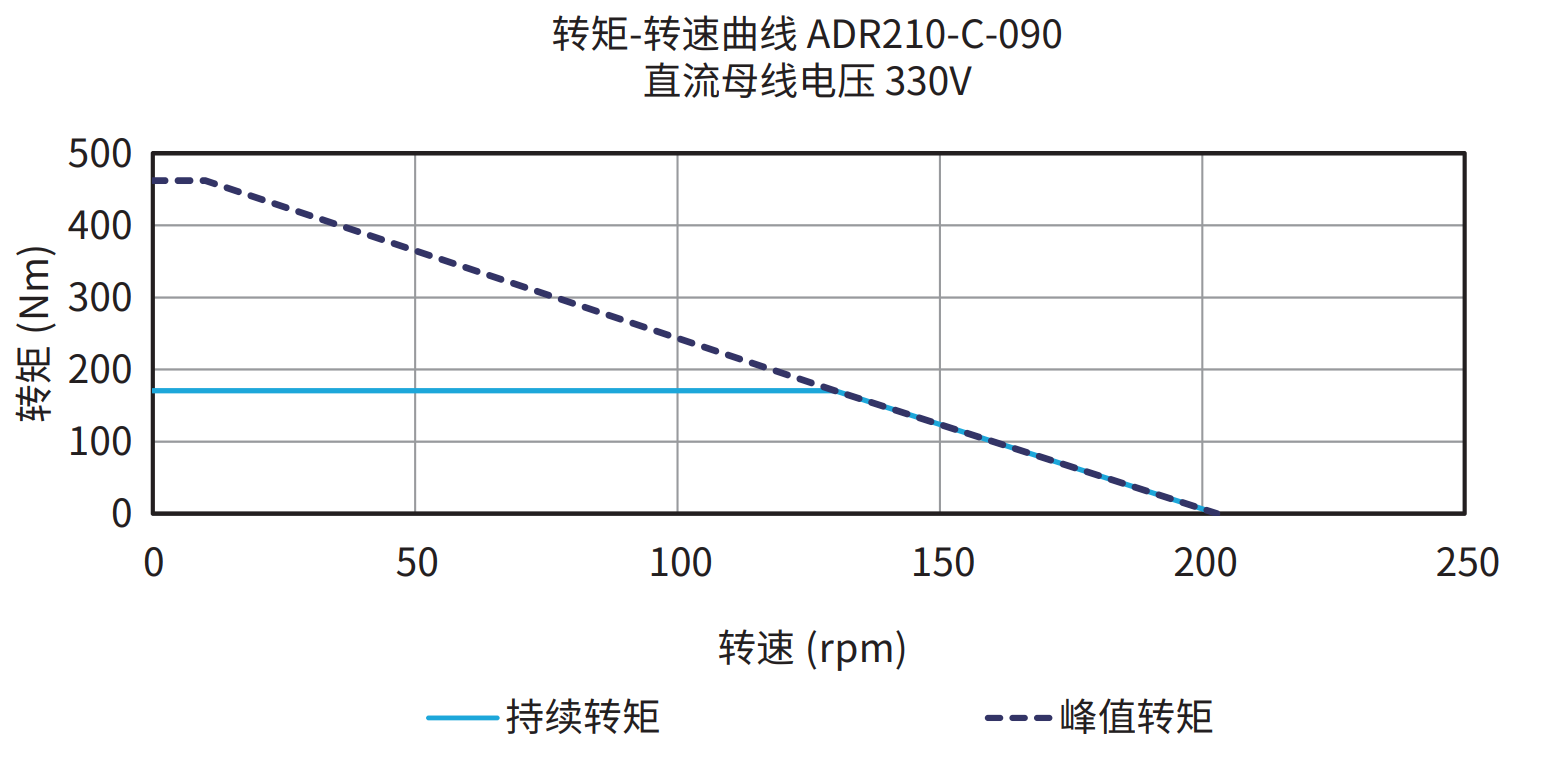

ADR210-C-090 330V 曲线图

ADR210-C-090 330V 曲线图

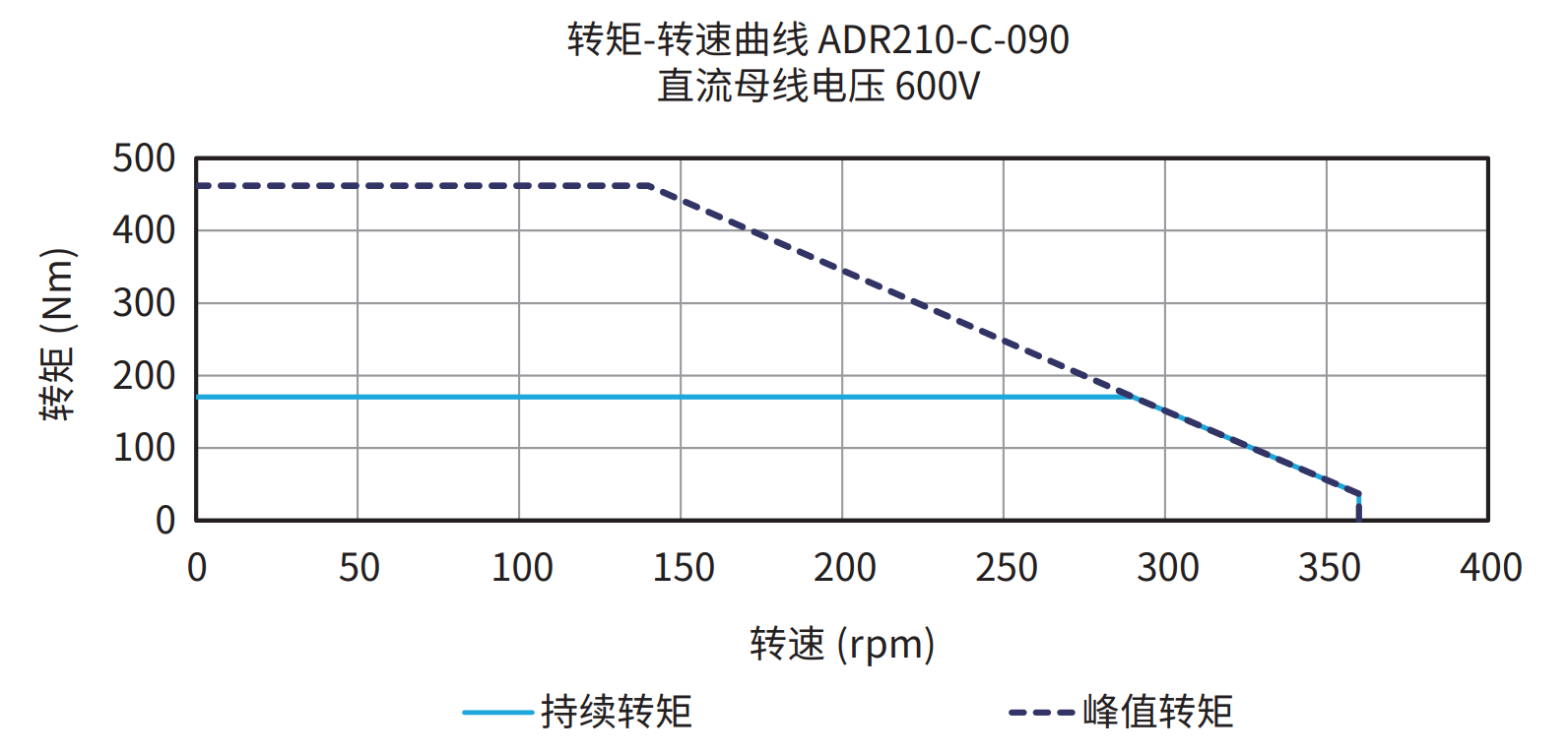

ADR210-C-090 600V 曲线图

ADR210-C-090 600V 曲线图

订购规则

  • ADR210-C

    ADR210-C
